SOLIDWORKS Electrical 3D - 演習 5

この演習では、ワイヤを配線して区分します。

この演習は、演習 4 のファイルに基づいて作成されています。この演習を完了していない場合は、演習 4 の Electrical プロジェクトをダウンロードし、ローカル ドライブに展開してから解凍してください。

ワイヤの配線

  1. ルートを定義した演習 4 のキャビネット アセンブリを開きます。
  2. CommandManager の SOLIDWORKS Electrical 3D タブで、ワイヤの配線（Route Wires） をクリックします。
  3. PropertyManager のルート タイプの選択（Select route type）で SOLIDWORKS ルート（SOLIDWORKS Route）をクリックし、 をクリックします。

    ルーティング（Routing）ダイアログ ボックスに進行状況が表示されます。

  4. ワイヤを表示するには:
    1. ヘッズアップ ビュー ツールバーで、スケッチ（Sketch） を選択解除します。
    2. 5 個の水平ダクトと垂直ダクトをすべて選択して右クリックし、コンポーネントの非表示（Hide Components）をクリックします。

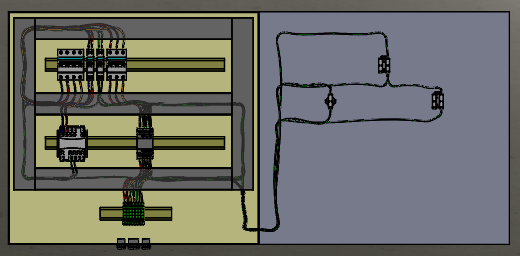

    FeatureManager デザイン ツリーの下にワイヤが表示されます。

ワイヤの区分

分離では、特定の設置場所でのワイヤまたはケーブル パスの許可または禁止を定義します。たとえば、電源ワイヤがダクトを通ることを禁止することができます。

ワイヤを区分するには:

  1. CommandManager の SOLIDWORKS Electrical 3D タブで、分離（Segregation） をクリックします。
    次の分離ルールを定義します。
    • 制御ワイヤ（~24 V）は右側垂直ダクトのみを通る。
    • 電源ワイヤ（N、L1、L2、L3）は、左側垂直ダクトのみを通る。
  2. PropertyManagerで次を行います:
    1. をクリックします。
    2. ワイヤ スタイルまたはケーブルを選択（Select wire style or cable）でワイヤ スタイル（Wire style）、ワイヤ スタイルの選択（Select wire style）の順にクリックします。
    3. ダイアログ ボックスでグループ: 0（Group: 0）を展開し、~24V を選択して選択（Select）をクリックします。

      選択したワイヤ スタイルが PropertyManager リストに表示されます。

    4. グラフィック領域の除外（Exclude）の下で、左端の垂直ダクトを選択します。
    5. をクリックします。
    6. グループ: 10（Group: 10）で両方のワイヤ スタイルを選択し、除外（Exclude）で右端の垂直ダクトを選択し、手順 3b から 3e を繰り返します。
    7. をクリックします。
  3. FeatureManager デザイン ツリーで、前のセクションで作成した 5 本のワイヤを削除します。
  4. CommandManager の SOLIDWORKS Electrical 3D タブで、ワイヤの配線（Route Wires） をクリックしてから をクリックします。

    分離ルールにより、選択したダクトからワイヤ スタイルが除外されます。
