SOLIDWORKS Electrical 3D - 演習 6

この演習では、3D レイアウトでケーブルを配線します。

この演習は、演習 4 のファイルに基づいて作成されています。この演習を完了していない場合は、演習 4 の Electrical プロジェクトをダウンロードし、ローカル ドライブに展開してから解凍してください。

ケーブルの配線

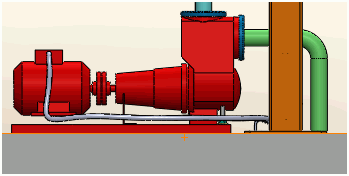

  1. 前の演習のポンプ ユニット アセンブリを開きます。

  2. CommandManager の SOLIDWORKS Electrical 3D タブで、ケーブルの配線(Route Cables) をクリックします。
    ルーティングを初めて実行する場合は、3DSketch ルート(3DSketch Route)モードを使用して、ケーブルが正しく配線されていることを目視で確認します。ルーティング パスに従ってルーティング パラメータを変更します。ケーブルが正しく配線されていない場合は、ルーティング分析(Routing Analysis)ダイアログ ボックスを確認してレイアウトをデバッグします。
  3. PropertyManager のルートタイプの選択(Select route type)に対して、3DSketch ルート(3DSketch Route)をクリックしてから、 をクリックします。

    ルーティング分析: ケーブル ルーティング(Cable routing)ダイアログ ボックスに複数のエラーがレポートされます

  4. モデルを調べて、分析エラーの理由を判断します。

  5. SOLIDWORKS Routing を開始します。
