SOLIDWORKS Electrical Schematic - 演習 13

この演習では、結線図やスケマティック シンボルなど、いくつかのタイプのシンボルを管理する方法を学習します。メーカー部品から PLC シンボルを作成します。

この演習を行う際の参考として、この PDF ドキュメントを開くか、ダウンロードして印刷してください。

結線図シンボル

緊急停止（Emergency stop）シンボルが結線図への挿入に適合することを確認してください。
  1. ライブラリ（Library） > シンボル マネージャー（Symbol manager） をクリックします。
  2. フィルター（Filters）をクリックして、すべてのフィールドの詳細を入力します。
  3. 緊急停止（Emergency stop）シンボルを選択し、開く（Open）をクリックします。

    アイコンをダブルクリックして開くこともできます。

  4. 描画（Draw） > 矩形（Rectangle）をクリックして、シンボルの周囲に長方形を配置します。
    この矩形がなければ、ワイヤまたはケーブルをシンボルにスナップできません。

スケマティック シンボル

付録 13a に準拠して、次のパラメータで 3P 熱磁気回路ブレーカー タイプのシンボルを作成します。
  • 名前: Training_Circuit_Breaker
  • IEC ライブラリに属します
  • メートル法を使用して描画されます
  • 直線シンボルで親として宣言されます
  • Schneider の 21113 部品に自動的に関連付けられます
  • 相互参照、電流定格、および磁流設定を伝播します。
  1. ライブラリ（Library） > シンボル マネージャー（Symbols manager）をクリックします。
  2. シンボル マネージャー（Symbols manager）で、分類（Classification）の下にある回路遮断器（Circuit breakers） > 熱磁気（Magneto-thermal）をクリックします。
  3. 新規（New） をクリックします。

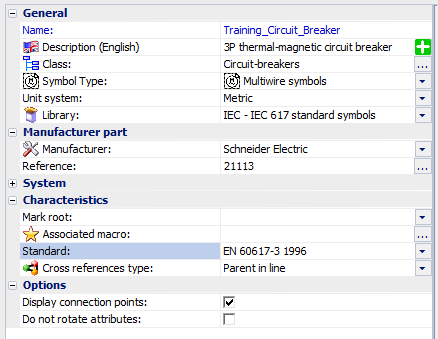

  4. 次のプロパティを入力してください:

  5. OK をクリックしてシンボルを作成します。

    空のサムネイルがダイアログ ボックスの右側に表示されます。

  6. 空のサムネイルを選択し、開く（Open）をクリックします。

    Training_Circuit_Breaker がグラフィック領域で開きます。

  7. 描画（Draw） > 矩形（Rectangle）をクリックします。

    最初の点の座標が（0,0）で、2 番目の点が（10,15）であることを確認します。

  8. 矩形を使用して、回路遮断器の最初の極を描画します。
    1. 描画（Draw） > 直線（Line） をクリックします。
    2. 描画（Draw） > 円弧（Arc） をクリックします。


  9. 接続点がワイヤ間の距離（デフォルトは 5mm）と同じ間隔になるようにスナップ間隔を指定します。
  10. ロック バーを右クリックして描画サポート（Drawing support）ダイアログ ボックスを開きます。

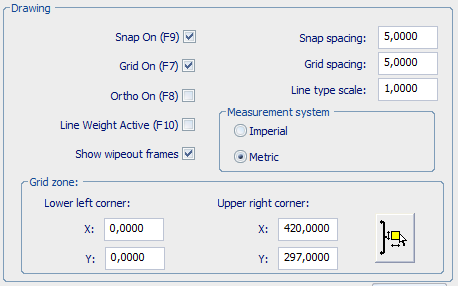

  11. スナップとグリッドの設定を指定します:


  12. 矩形を削除します。
  13. 最初の極をコピーして、回路遮断器の極 2 および 3 を作成します。

    スナップ間隔がロックされている場合、極は 5mm の等間隔になります。

  14. 軸線を追加します。
    1. 変更（Modify） > 複数コピー（Multiple copy）をクリックします。
    2. 描画（Draw） > 直線（Line）をクリックします。
    3. 変更（Modify） > プロパティ（Properties）をクリックします。
  15. 変更（Modify） > 移動（Move）をクリックしてアセンブリを移動し、最も高く、左から最も遠い接続が軸マーカー（座標（0,0）の緑色の二重の矢印）上になるようにします。

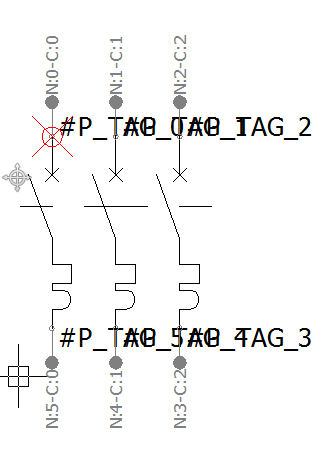

  16. シンボルの編集（Edit Symbol） > 新しい回路（New circuit） をクリックして、3 つの断路可能な回路遮断器/スイッチ（Circuit breaker/Switch）回路を追加します。
  17. 回路 0（circuit 0）を選択し、 シンボルの編集（Edit Symbol） > 接続点（Connection point） をクリックして接続点を挿入します。
    接続点ブロックがポインタに添付されます。直線と 2 つの円で構成されています。
  18. Space を押して接続点を回転します。
  19. 白い円がワイヤ接続点と一致するように接続点を挿入します。
  20. 他の 5 つの接続点を挿入し、対応する回路を選択します。

    ドッキング可能なパネルには、接続点のプロパティが表示され、割り当てエラーを修正できます。各回路で、上部の点の数は下部の点の数より小さくなければなりません。
  21. シンボルの編集（Edit Symbol） > 属性を挿入（Insert attribute） をクリックして属性を挿入します。
  22. 属性管理（Attributes management）ダイアログ ボックスで、シンボルに挿入する以下の属性を指定します。
    • ID（Indentification） > #TAG
    • 説明データ（Descriptive data） > 相互参照（Cross references） > #cross_REF
    • 説明データ（Descriptive data） > メーカー データ（Manufacturer data） > #TD_1
    • 説明データ（Descriptive data） > メーカー データ（Manufacturer data） > #TD_4
  23. シンボルの近くに属性を挿入します。

    属性のプロパティ（Properties）を使用して、フォント、高さ、および位置揃えを変更できます。

  24. シンボル ファイルを閉じ、保存します。
  25. 配線図にシンボルを挿入して結果を確認します。
