Topo Tracer

Topo Tracer は、2D 地形イメージをトレースし、 3D メッシュ、サーフェス、またはソリッドを生成することにより、図面に 3D ランドスケープ レリーフを作成します。

まず、図面に地形イメージを添付し、トレースする領域を選択します。 自動トレース機能を使用して自動的に輪郭線をトレースしたり、またはそれぞれの線を手動でトレースしたりすることができます。 線を分割したり、2 本の線の端点を接合して連続した線を作成したりすることができます。 高さスケール（Height Scale）オプションを使用すると、2D イメージの輪郭線の高さと図面で使用される DraftSight の単位の間の関係を指定できます。

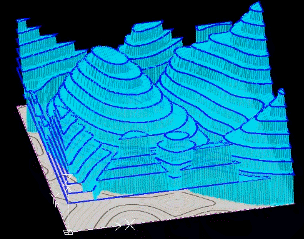

すべての線と割り当てられた高度のトレースを終了すると、多角形メッシュ、フェース、またはソリッド 3D ランドスケープ レリーフを生成できます。
