Anhängen von Dateien aus der 3DEXPERIENCE Platform (nur DraftSight Connected) (2025 FD01)

Sie können Zeichnungen, Bilder und PDF-Dateien aus der 3DEXPERIENCE Platform als externe Referenzen zur aktuellen Zeichnung anhängen.

So hängen Sie Dateien aus der 3DEXPERIENCE Platform an:

1. Verwenden Sie eine der folgenden Möglichkeiten:
   • Klicken Sie im Arbeitsbereich Zeichnungserstellung und Beschriftung auf Anhängen > Attach From 3DEXPERIENCE (Von 3DEXPERIENCE anhängen).
   • Wählen Sie in der Palette Referenzen die Option Attach From 3DEXPERIENCE (Von 3DEXPERIENCE anhängen) aus.
   • Geben Sie ATTACHFROM3DEXPERIENCE im Befehlsfenster ein.

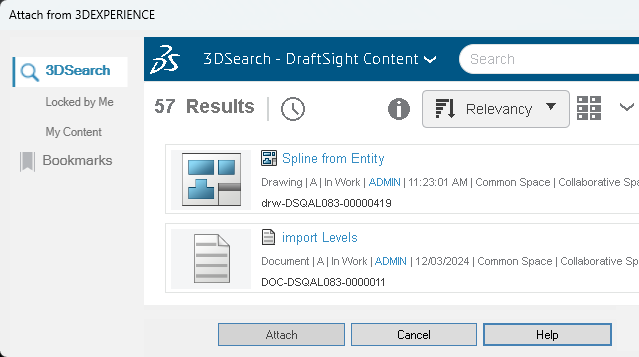

2. Wählen Sie im Dialogfeld Attach From 3DEXPERIENCE (Von 3DEXPERIENCE anhängen) eine der folgenden Optionen aus:
   • 3DSearch
   • Von mir gesperrt
   • Mein Inhalt
   • Lesezeichen
3. Wählen Sie eine Datei zum Anhängen aus.
   Sie können 6WTags verwenden, um nach dem jeweiligen Dateityp zu suchen.
   Je nach ausgewähltem Dateityp wird das entsprechende Dialogfeld geöffnet:

   Dateityp	Dialogfeld
   DWG Datei	Referenz anhängen: Zeichnung
   PDF	Referenz anhängen: PDF-Unterlage
   DGN	Referenz anhängen: DGN-Unterlage
   PNG	Referenz anhängen: Bild-Unterlage

4. Wählen Sie eine Datei aus und klicken Sie auf Anhängen.

   Die ausgewählte Datei wird an die Zeichnungsdatei angehängt.
