Mit der Blockstruktur-Palette können Sie komplexe Blockhierarchien visualisieren, verwalten und darin navigieren. Sie verbessert die Effizienz und Organisation von Konstruktions- und Entwurfsaufgaben.

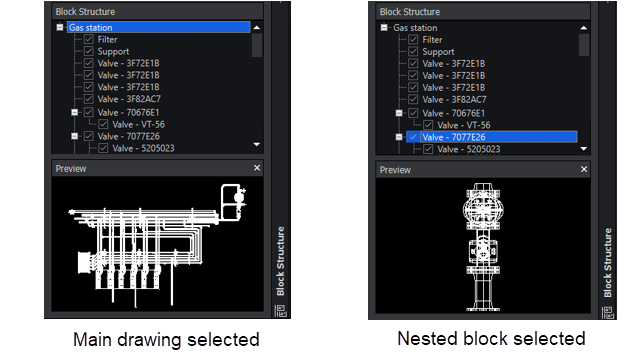

Eine Blockstruktur ist eine Anordnung von verschachtelten Blöcken, die eine Hierarchie bilden. Die Blockstruktur-Palette zeigt die verschachtelten Blockstrukturen an und bietet Ihnen die Möglichkeit, die Blöcke zu verwalten.
Die Palette bietet folgende Vorteile:
- Hierarchievisualisierung. Dies hilft bei der Bearbeitung großer und komplexer Konstruktionen, die über zahlreiche verschachtelte Blöcke verfügen.
- Sie erhalten eine strukturierte Ansicht der Blockorganisation innerhalb einer Zeichnung.
- Zeigen Sie eine visuelle Darstellung der Blockstruktur für eine ausgewählte Blockinstanz an.
- Erleichtern Sie die Erstellung und Verwaltung hierarchischer Blockstrukturen.
- Heben Sie verschachtelte Blöcke innerhalb des Hauptblocks oder des übergeordneten Blocks hervor. Ein Block kann als verschachtelter Block innerhalb mehrerer übergeordneter Blöcke dienen. In der Palette wird der Block als verschachteltes Element innerhalb aller relevanten übergeordneten Blockstrukturen angezeigt.
- Unterstützung für verschachtelte Elemente in verschachtelten Blockstrukturen.
- Blenden Sie die Blockstruktur ein oder aus.
- Steuern Sie den angezeigten Detailgrad.
- Blenden Sie einzelne Blockkopien im Grafikbereich ein oder aus.
- Verwalten Sie die Sichtbarkeit bestimmter Blöcke innerhalb der Struktur.
- Blockverwaltung. Die verbesserte Organisation stellt sicher, dass die CAD-Zeichnung kohärent und einfacher zu bearbeiten ist.
- Greifen Sie direkt über die Palette auf verschachtelte Blöcke zu und optimieren Sie den Bearbeitungsprozess, wenn Blöcke andere verschachtelte Blöcke enthalten. Beispiel: Ein Fensterblock, der in einem Wandblock verschachtelt ist.
- Kopieren Sie Blöcke aus einem Bereich der Zeichnung und fügen Sie sie an anderer Stelle ein, wobei die hierarchische Struktur beibehalten wird. Dies vereinfacht die Wiederverwendung von Konstruktionselementen und die Wahrung der Konsistenz in der Zeichnung.
- Sie können Blöcke in der Palette umbenennen, gruppieren, organisieren oder löschen.
- Verschachteln Sie einen Block innerhalb eines anderen Blocks in der Zeichnung.
- Navigation. Dies erleichtert das Auffinden und Bearbeiten bestimmter Elemente innerhalb der Konstruktion, was Zeit und Aufwand spart.
- Navigieren Sie durch die Zeichnung, indem Sie Blöcke in der Palette auswählen.
- Lokalisieren Sie bestimmte Elemente innerhalb komplexer Blockstrukturen und konzentrieren Sie sich auf diese.
- Vergrößern Sie einzelne Blockkopien im Grafikbereich.
So öffnen Sie die Blockstruktur-Palette:
- Klicken Sie in der Multifunktionsleiste auf .
- Klicken Sie im Menü auf .
- Geben Sie im Befehlsfenster BLOCKSTRUCTURE ein.
