Bei der Bearbeitung der CustomBlocks können Sie Bemaßungsbedingungen verwenden. Auf diese Weise können Sie den Abstand, die Länge, den Winkel und den Radius von Elementen steuern. Bemaßungsbedingungen können auch die Abstände und Winkel zwischen geometrischen Elementen oder Punkten auf Elementen einschränken.
Wenn Sie beispielsweise ein Layout für eine Leiterplatte entwerfen, müssen Sie an bestimmten Stellen elektronische Komponenten positionieren. Es ist wichtig, genaue Abstände und Proportionen zwischen den Komponenten beizubehalten und gleichzeitig die Flexibilität bei der individuellen Größe zu gewährleisten. Sie können sie in verschiedenen Teilen der Zeichnung replizieren, indem Sie sie in einem CustomBlock verwenden.
Sie können dynamische Blöcke bearbeiten, die in AutoCAD erstellt wurden, und Bemaßungsbedingungen verwenden. Dadurch wird der Block in DraftSight in einen CustomBlock umgewandelt. Der Konvertierungsprozess erkennt Bemaßungsbedingungen für eine präzise Bearbeitung innerhalb von CustomBlocks.

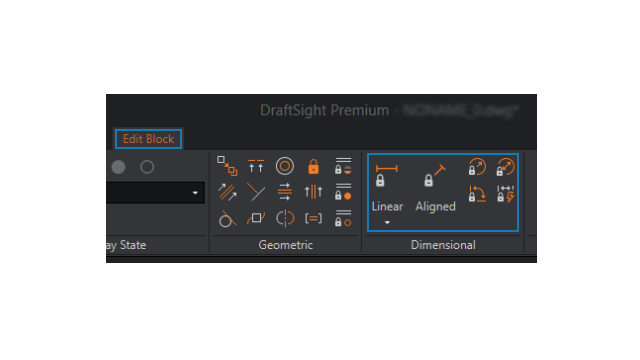

So verwenden Sie Bemaßungsbedingungen für CustomBlocks:
Führen Sie die folgenden Schritte durch:
- Klicken Sie in der Multifunktionsleiste auf .
- Klicken Sie im Menü auf .
- Geben Sie im Befehlsfenster EDITBLOCK ein.
