Você pode usar o comando Converter malha em padrão para converter faces BREP de malha com geometria reconhecida em faces BREP padrão.
Essa funcionalidade funciona para corpos de malha BREP ou híbridos que têm geometria reconhecida. A funcionalidade é mais eficaz em malhas com geometria plana, cilíndrica, cônica e esférica bem definida que não têm ruído significativo.
Benefícios: A geometria BREP padrão é mais funcionalmente completa do que a geometria de malha ou híbrida.
Para converter o BREP de malha com faces reconhecidas em BREP padrão:
- Abra um modelo que tenha corpos de malha BREP ou malha híbrida com faces segmentadas e reconhecidas.

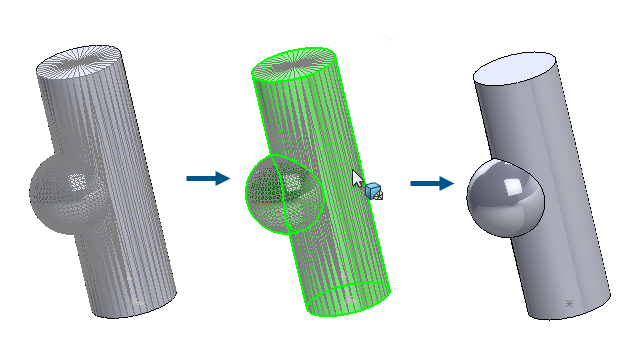

Esse modelo com malha foi segmentado em faces cilíndricas, esféricas e planas.
- Siga um destes procedimentos:
- Clique com o botão direito do mouse em um corpo e selecione Converter malha em padrão
.
- Clique em .
- Clique em Converter malha em padrão (CommandManager de Modelagem de malha).
-

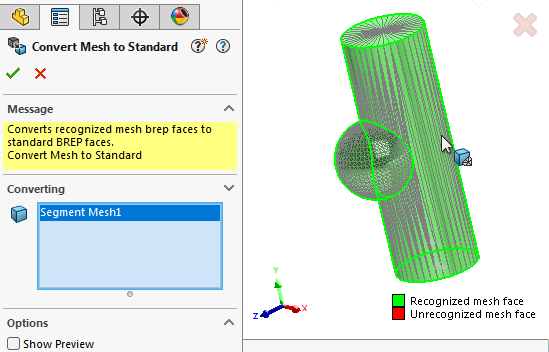

No PropertyManager, em Selecionar corpo, selecione corpos para converter faces de BREP de malha reconhecidas segmentadas em faces BREP padrão.
As cores indicam faces reconhecidas ou não reconhecidas. Você pode especificar essas cores de Face de malha reconhecida e Face de malha não reconhecida em .
Esse modelo inteiro é reconhecido como um recurso de
Converter malha em padrão, mostrado como uma
Face de malha verde reconhecida, conforme indicado na legenda no canto inferior direito da área de gráficos.
- Clique em
para converter as faces de malha segmentadas BREP reconhecidas em faces de BREP padrão.

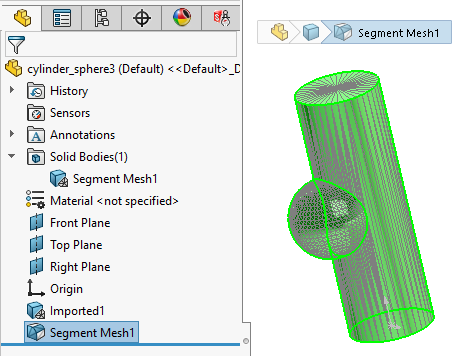

As faces BREP padrão convertidas aparecem na árvore de projeto do FeatureManager® com o nome e o ícone Converter em BREP padrão .
