A ferramenta Segmentar malha reconhece tipos de face adicionais e tem uma interface de usuário aprimorada.
Tipos de face adicionais reconhecidos

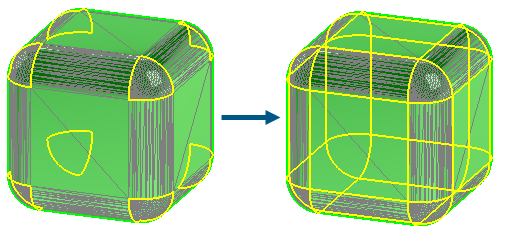

Quando você segmenta malhas, o software pode reconhecer faces que são cônicas ou esféricas, além de planos e cilindros. Você pode converter essas faces reconhecidas em faces BREP padrão com a mesma condição geométrica.
Interface de usuário aprimorada
No PropertyManager de Segmentar malha, em Segmentar, a ferramenta Formato de faceta
está disponível. Essa ferramenta cria segmentos agrupando facetas adjacentes com base na diferença de forma, que normalmente indica um limite entre duas regiões no modelo usado para criar o arquivo de malha.
Em
Opções, selecione
Exibir visualização para visualizar as arestas das faces segmentadas, mostradas em amarelo. Em
perímetro, arraste para ajustar o valor para refinar a segmentação das faces.

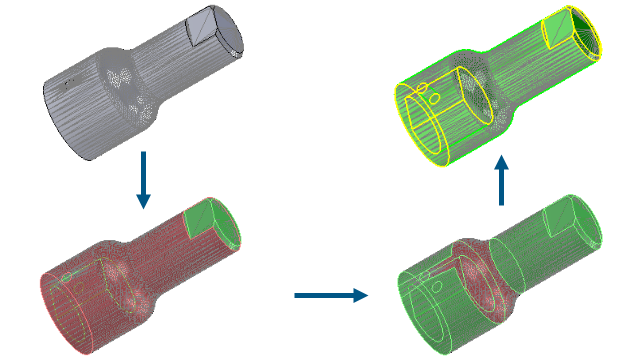

Quando você executa a ferramenta Segmentar corpo da malha importado, informações gráficas aprimoradas ajudam a entender quais faces foram reconhecidas.
Se você ainda não segmentou o modelo, a exibição de corpos BREP de malha e corpos de malha híbrida não será alterada.
- Corpos gráficos e BREP padrão são opcionalmente ocultos.
- As faces selecionadas são realçadas usando a cor Item selecionado 1 especificada em .
Após a primeira rodada de segmentação do modelo, as seguintes alterações de exibição se aplicam:
- Uma legenda aparece para explicar as cores usadas para faces reconhecidas e não reconhecidas.
-
O software usa as cores da Face de malha reconhecida e Face de malha não reconhecida especificadas em .
