スケッチ図（Sketch Picture）

スケッチ図は以下の機能を含みます：

• スケッチ平面に、図 (.bmp, .gif, .jpg, .jpeg, .tif, .tiff, .wmf, .png, .psd) を挿入します。

• 一般的に 2D スケッチ作成のための下地として図を使用します。

• ラスター データをベクトル データに変換します。

.tiff ファイルのスケッチ図を挿入した場合、解像度は 4096 x 4096 に限定されます。両方の寸法が制限数の値になるまで、制限数を越えるファイルは、半分にカットされます。 例えば、5000 x 3000 の .tiff ファイルを挿入すると、ファイルは 2500 x 1500 に縮小されます。

自動トレースの推奨(Recommendations for Auto Trace)

• ソースイメージは、最小限 300 dpi で、 高解像度であるべきです。

• ライン アートは用紙に正確な輪郭で書かれ、高コントラストであるべきです。

• 色は選択する領域の中で可能な限り同一であるべきです。

自動トレースの互換性(Compatibility with Auto Trace)

• .bmp、.gif、.jpgなどのイメージ フォーマットは使用できますが、アニメーション化された.gif ファイル、.avi ファイルなどのアニメーションフォーマットは使用できません。

• 自動トレースを部品、またはアセンブリ(*.sldprt と *.sldasm)に適用できますが、 図面ファイル (*.slddrw)にはできません。

図の挿入

スケッチ図(Sketch Picture) PropertyManager の最初のページを使用して、図の位置、サイズ、角度、方向、縦横比設定、および透明度をコントロールします。

• 図はスケッチ原点の(0, 0) 座標、 1ｍｍにつき1ピクセルの初期サイズ、 縦横比固定(Lock Aspect Ratio)状態で挿入します。

• 図はドキュメント内に埋め込まれます (リンクはされません)。 元のイメージを変更しても、スケッチは更新されません。

• 図の上にスケッチする場合は、図へのスナップ、推測、または、自動トレース機能はありません。 イメージが移動、削除、置き換えられた場合、スケッチは更新されません。

• スケッチを非表示にすると、図も非表示になります。

• 図は部品を前後関係で編集中のときには、アセンブリに挿入することができますが、アセンブリのスケッチには挿入できません。

自動トレースの作成(Create Auto Trace)

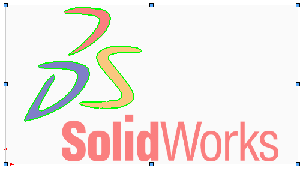

スケッチ図（Sketch Picture） PropertyManager の2ページ目は、ベクトル データを作成するためにアウトラインのトレース、あるいは色による領域の選択ができます。 必要に応じて保存と編集が可能なスケッチが作成されます。 次のようなものから変換したものを含めて使用できます：

• 会社ロゴ

• スキャンした幾何形状デザイン

スケッチ図 PropertyManager の2ページ目はアドインとしてのみ使用できます。ツール、アドイン をクリックし、自動トレース（Autotrace）をダイアログ ボックスで選択します。

スケッチ平面に図を挿入するには:

1. スケッチを開き、(スケッチ ツールバーの)スケッチ図 （Sketch Picture）をクリック、またはツール（Tools）、スケッチ ツール（Sketch Tools）、スケッチ図（Sketch Picture）をクリックします。

2. ダイアログ ボックスで、図のファイルを検索して開く(Open) をクリックします。

   図が挿入されます。

3. 必要であれば、スケッチ図(Sketch Picture) PropertyManager最初のページでプロパティを設定します。

   グラフィックス領域でハンドルをドラッグすると、図のサイズを変更できます。 また、ポインタがに変わると、サイズを変更せずに図をドラッグすることもできます。

4. をクリックします。

図を編集するには：

スケッチ図(Sketch Picture) PropertyManagerの2ページ目が表示されている場合は、をクリックします。

図をダブルクリックし、値をPropertyManagerで編集します。

図を削除するには：

図をダブルクリックし、削除（Delete）を押します。

図をベクター データへ変換するには：

1. スケッチ平面上に図を挿入するために 1 から 3 までのステップに従います。

2. をクリックし、スケッチ図(Sketch Picture) PropertyManagerの2ページ目を表示します。

3. トレース設定で：

   1. イメージ タイプ(Image Type)のツールを選択します。

   2. 選択ツール(Selection tools)のツールを選択し、トレースを行いたいイメージの周りに境界を作成します。

4. プレビューの設定(Preview Settings)で、ソース イメージ表示(Show source image) とトレース ジオメトリ表示(Show traced geometry)を選択か、選択解除し、 ソースイメージとトレースイメージを隔離して確認します。

5. 調整(Adjustments)で、スライダーを調整します。

   次の点に注意してください: スライダーはソースイメージをコントロールします。 色の許容誤差(Color tolerance) と トレランス認識(Recognition tolerance) のスライダーはダイナミックです。 色の許容誤差(Color tolerance) を左に動かし、色の精度を増加させ、色の偏差を減少させます。 トレランス認識(Recognition tolerance)を左に動かし、 トレースがソースジオメトリに従う精度を増加させます。

6.


7. 適用をクリックします。

ソース イメージ表示(Show source image)を選択解除できるので、スケッチを作成したとき、ベクタースケッチ要素だけが表示されます。

7. をクリックし、スケッチを作成します。

8. 個々のスプライン(spline)セグメントを選択し、必要に応じてそれらの形を調整します。
