結果プロット上への原型モデルの表示

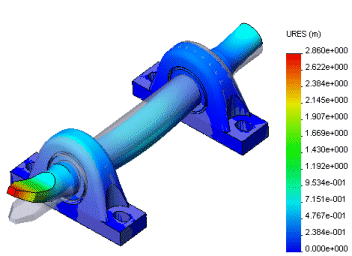

構造解析では変形形状上のプロットに、透明度をコントロールした原型図を重ねることができます。

1. Simulation スタディ ツリーで、構造解析スタディのプロット アイコンを右クリックしてプロット オプション（Settings）を選択します。
2. 変形図プロット オプション（Deformed Plot Options）で次のように実行します:
   1. 原形モデルを変形図上に表示（Superimpose model on the deformed shape）をチェックします。
   2. 半透明色とレベルを設定します。
3. をクリックします。
