PropertyManager Cordon de soudure

Le PropertyManager Cordon de soudure vous permet d'insérer et de définir des cordons de soudure.

Pour ouvrir ce PropertyManager :

Dans une pièce, cliquez sur Cordon de soudure (barre d'outils Constructions soudées) ou Insertion > Constructions soudées > Cordon de soudure . Dans un assemblage, cliquez sur Insertion > Fonction d'assemblage > Cordon de soudure .

Trajectoire de soudure

Assistant de soudure Disponible uniquement lorsque vous sélectionnez Géométrie de la soudure.

Permet de déplacer le pointeur sur les faces où vous voulez appliquer un cordon de soudure.
  Sélectionnez les faces Liste chaque trajectoire de soudure unique. La trajectoire de soudure représente le chemin suivi par le cordon de soudure autour du modèle.

Lorsque vous sélectionnez un cordon de soudure dans cette boîte, l'aperçu de la trajectoire de soudure dans la zone graphique change de couleur. Un aperçu rose indique que la trajectoire de soudure est active. Un aperçu jaune indique que la trajectoire de soudure est inactive. Toute modification que vous apportez au PropertyManager s'applique à la trajectoire de soudure active.

  Nouvelle trajectoire de soudure Permet de définir une nouvelle trajectoire de soudure. Cliquez sur Nouvelle trajectoire de soudure pour créer une nouvelle trajectoire disjointe de celle créée précédemment. Vous n'avez pas besoin d'utiliser Nouvelle trajectoire de soudure si vous utilisez la Assistant de soudure.
Les trajectoires de soudure sont supportées entre deux corps. Vous ne pouvez pas définir de trajectoire de soudure entre trois corps ou plus ni entre les faces d'un corps.

Paramètres

Les options dans Paramètres s'appliquent par trajectoire de soudure. Lorsque vous sélectionnez un élément sous Trajectoire de soudure, vous pouvez changer les options suivantes pour la trajectoire de soudure sélectionnée.

  Sélection pour la soudure Liste les faces ou les arêtes où le cordon de soudure est appliqué.
  Géométrie de la soudure Fournit deux cases de sélection, Souder depuis et Souder jusqu'à, où vous sélectionnez les faces et les arêtes à souder.

Utilisez cette option lors de la spécification des soudures à corps unique et à corps multiples.

Pour les corps multiples, une case de sélection peut contenir plusieurs sélections, tandis que l'autre doit contenir une seule sélection.

Pour les corps uniques, chaque case de sélection ne peut contenir qu'une seule sélection.

Le logiciel SOLIDWORKS calcule la trajectoire de soudure pour les sélections que vous faites.


Souder depuis Vous permet de sélectionner des faces et des arêtes à partir d'un seul corps à souder.

La face sélectionnée ne peut pas former une chaîne continue avec une autre face sélectionnée.




Souder jusqu'à Vous permet de sélectionner les faces ou les arêtes afin de spécifier les connexions pour le corps que vous avez sélectionné dans Souder depuis.

Dans les pièces à corps multiples, les entités de Souder jusqu'à ne peuvent pas provenir du corps de Souder depuis, et inversement.

Dans une pièce à corps unique, si vous sélectionnez une face dans Souder depuis, vous devez sélectionner une arête pour Souder jusqu'à.
  Trajectoire de soudure Fournit une seule zone de sélection dans laquelle vous sélectionnez les faces et les arêtes à souder.
dim_rad.png Taille du cordon Règle l'épaisseur du cordon.
  Propagation tangente Disponible uniquement lorsque vous sélectionnez Géométrie de la soudure.

Applique le cordon de soudure sur toutes les arêtes qui sont tangentes à la face ou à l'arête sélectionnée.

Lorsque cette option est désactivée, vous pouvez sélectionner:

Sélection

Applique le cordon de soudure à la face ou à l'arête sélectionnée.

Les deux côtés

Applique le cordon de soudure à la face ou à l'arête sélectionnée et à la face ou à l'arête opposée.

Tout autour

Applique le cordon de soudure à la face ou à l'arête sélectionnée et à toutes les faces et les arêtes adjacentes.
  Définir un symbole de soudure Ouvre une boîte de dialogue Symbole de soudure vous permettant de définir les paramètres des symboles de soudure. Le symbole de soudure est attaché au cordon de soudure actif.

Longueur de/à

Vous pouvez utiliser les paramètres ci-dessous ou les poignées dans la zone graphique pour manipuler le cordon de soudure.
  Point de départ Vous permet de définir le début du cordon de soudure à partir de la première extrémité.
Inverser la direction Commence le cordon de soudure à partir de l'extrémité opposée.
  Longueur de soudure Permet de définir la longueur du cordon de soudure.

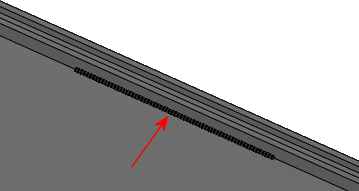

Cordon de soudure défini avec un Point de départ et Longueur de soudure

Soudure discontinue

Espacement et longueur de soudure Définit la Longueur de soudure et le Jeu des cordons de soudure discontinus.
Pas et longueur de soudure Définit la Longueur de soudure et le Pas des cordons de soudure discontinus. Le pas est défini comme la longueur de la soudure plus le jeu. Il est calculé à partir du centre d'un cordon de soudure jusqu'au centre du cordon de soudure suivant.
En quinconce Disponible pour les cordons de soudure réglés sur Deux côtés. Les cordons de soudure alternent leur position de part et d'autre des corps à souder.
