Улучшенное моделирование пробок и барботеров

Улучшено моделирование пробок и барботеров, являющихся частью компонентов системы охлаждения.

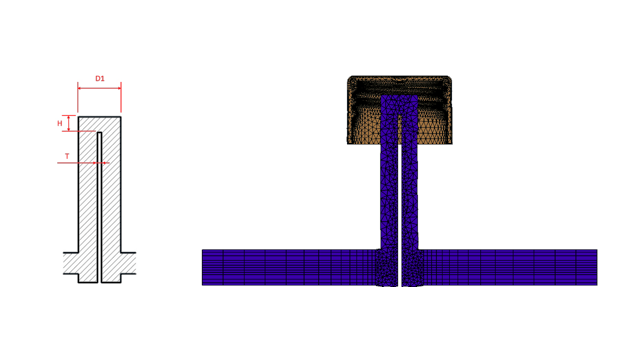

Для охлаждающих компонентов пробки лопасть, установленная в канал, разделяет проточный канал. Чтобы точно смоделировать проточный канал через охлаждающий компонент пробки, укажите диаметр (D1), толщину лопасти (T) и высоту наконечника (H). Ранее требовался только диаметр (D1) пробки. На рисунке показаны поперечное сечение конструкции пробки (левая сторона) и гексаэдральная сетка поперечного сечения пробки (правая сторона).

Для барботеров вместо лопасти используется внутренняя трубка. Для точного моделирования охлаждающего компонента барботера укажите наружный (D1) и внутренний диаметр трубки (D2), толщину трубки (T) и высоту наконечника (H). Ранее требовалось указывать только наружный (D1) и внутренний диаметры трубки (D2).

Улучшенное моделирование проточного канала пробки и барботера позволяет создать точную гексаэдральную сетку в поперечном сечении. Более точное представление сетки повышает общую точность потока охлаждающей жидкости и решений для охлаждения пресс-формы.

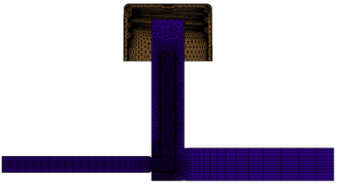

Поперечное сечение барботера (2021)	Гексаэдральная сетка поперечного сечения барботера (2021)
