Begrenzungsoberfläche

Mit dem Begrenzungsoberflächen-Feature können Oberflächen erstellt werden, die tangential sind oder eine durchgehende Krümmung in beide Richtungen aufweisen (alle Seiten der Oberflächen). Mit diesem Feature wird in den meisten Fällen ein genaueres Ergebnis als mit dem Ausformungs-Feature erzielt.

Konstrukteure von Verbrauchsgütern und andere, die Oberflächen mit Krümmungskontinuität von höher Qualität benötigen, können dieses Werkzeug verwenden.

Richtung 1 und Richtung 2 sind im PropertyManager gegenseitig austauschbar. Sie erzielen dieselben Ergebnisse, ob Sie nun Elemente auswählen unter Verwendung von Richtung 1 oder 2.
Beispiele für Begrenzungsoberflächen:
Einzelkurve zu einem Punkt in eine Richtung Drei Kurven in Richtungen 1 und 2

Um ein Begrenzungsoberflächen-Feature zu erstellen, klicken Sie auf Begrenzungsoberfläche (Oberflächen-Symbolleiste) oder auf Einfügen > Oberflächen > Begrenzungsoberfläche , legen Sie die PropertyManager-Optionen fest und klicken Sie auf .

  • Die Farben der Kurvenbeschreibungen entsprechen jenen, die im PropertyManager verwendet wurden.
  • Klicken Sie auf Beschreibungen, um den Tangententyp zu ändern.
  • Um die Farbanzeige der Oberfläche zu ändern, während Sie sie bearbeiten, verwenden Sie die Seite Systemoptionen - Farben, um die Farbe für Temporäre Grafik, Schattiert zu bearbeiten.

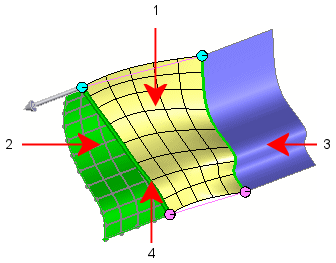

Beispiel für die Ausrichtung einer Begrenzungsoberfläche

1 Begrenzungsoberflächen-Feature

Das Netz zeigt die Iso-Parameter für das Begrenzungsoberflächen-Feature.
2 Startoberfläche
3 Endoberfläche
4 Ausgewählte Kurve

Auf nächsten Schnitt ausrichten

Richtet die Iso-Parameter der Begrenzungsoberfläche auf die Start- und Endoberflächen basierend auf dem Abstand aus.

Auf Profil normal ausrichten

Richtet die Iso-Parameter der Begrenzungsoberfläche normal auf die ausgewählte Kurve aus.

Auf sonstige Geometrie ausrichten

Richtet die Iso-Parameter der Begrenzungsoberfläche aus, wobei der größer Einfluss von den Endpunkten der ausgewählten Kurve entsteht.

Auf Iso-Parameter ausrichten

Richtet die Iso-Parameter der Begrenzungskurve so aus, dass sie dem Fluss der Iso-Parameter der Startoberfläche auf der ausgewählten Kurve entsprechen.
