Propriétés de la table de BOM

N/A

Nom

Indique le nom de l'acteur. Ce nom apparaît dans l'arbre de Collaboration ou d'assemblage et représente le texte par défaut du tooltip.

Figer

Empêche la sélection de l'acteur dans le viewport. Vous pouvez sélectionner l'acteur dans le panneau de collaboration. Vous pouvez modifier les valeurs de la propriété, mais vous ne pouvez pas déplacer l'acteur en le faisant glisser. Les acteurs figés ne sont pas attirés par les lignes magnétiques. Choisir l'une des options suivantes :

Ne pas Figer	L'acteur n'est pas figé.
Figer	L'acteur est figé dans Composer Player et Composer.
Figer dans le Player uniquement	L'acteur est figé dans Composer Player seulement (et Composer lorsque Mode Design est désactivé).

Opacité

Indique l'opacité, de 0 (transparent) à 255 (solide).

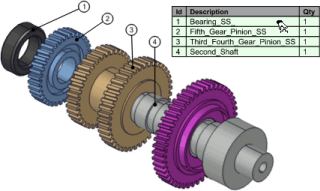

Surbrillance du modèle

Met en surbrillance les acteurs de géométrie et callouts lorsque vous survolez les lignes correspondantes dans la table de BOM. Pour désactiver la surbrillance, décochez cette option.

Désactivé	Activé

Remarques:

• La préférence d'application Sélection > Surbrillance doit également être activée.
• La surbrillance de BOM est unidirectionnelle : la mise en surbrillance d'un acteur de géométrie ou callout ne met pas en surbrillance la ligne correspondante de la table de BOM.

Actualiser

Met à jour la table de BOM si aucune mise à jour ne se fait automatiquement. Pour mettre la table à jour, cliquez sur Procéder.

Filtrer sur les callouts visibles

Affiche les entrées de table de BOM uniquement pour les acteurs de géométrie avec callouts visibles. La table de BOM se met à jour automatiquement lorsque la visibilité des callouts change.

Remarque: Lorsqu'aucun callout n'est visible, l'ensemble de la table de BOM s'affiche.

Traits de coupe BOM ID

(Disponible lorsque l'option Filtre sur traits de coupe visibles est sélectionnée.) Affiche les entrées de la table de nomenclature uniquement pour les acteurs de géométrie avec des traits de coupe visibles affichant le BOM ID (c'est-à-dire les acteurs pour lesquels la propriété Texte pour le trait de coupe est définie sur BOM ID).

Police

Indique la famille de police, le style et la taille maximale du texte de la table de BOM. La police réelle peut être plus petite en fonction du contenu de la table et de l'espace alloué pour la table.

Taille

Indique la taille du texte, en points. La taille par défaut est spécifiée par l'option Taille de la police (dans Propriétés de Document par défaut - Espace Papier).

Remarques:

• Les propriétés Police (taille) et Taille sont liées.
• Etant donné que la Taille est enregistrée en pixels dans les fichiers Composer, toute modification de la résolution de votre écran (DPI) change le rendu des tailles de texte.

Position

Indique la position de la table de BOM dans le viewport :

• Libre - Vous permet de placer et de redimensionner manuellement le panneau. Les propriétés Gauche, Haut, Largeur et Hauteur (en millimètres) sont disponibles uniquement lorsque Libre est sélectionné.
• Bas, Haut, Gauche, Droite - Place le panneau à la position spécifiée. La propriété Espace papier dédié (%) détermine la taille du panneau.

Remarque: La taille du panneau définit la taille maximale de la table de BOM. La table de BOM réelle peut être plus petite en fonction du contenu de la table et de la taille de police spécifiée.

Espace papier dédié (%)

(Non disponible lorsque l'option Position est définie sur Libre.) Indique le pourcentage maximal d'espace papier occupé par la table de BOM. La table de BOM réelle peut être plus petite en fonction du contenu de la table et de la taille de police spécifiée.

Remarque: Cette option remplace la taille Police lorsque cela s'avère nécessaire.

Gauche

Indique la distance, en millimètres, à partir du bord gauche de l'espace papier.

Haut

Indique la distance, en millimètres, à partir du bord haut de l'espace papier.

Largeur

Indique la largeur du panneau, en millimètres.

Hauteur

Indique la largeur du panneau, en millimètres.

Afficher

Affiche une ombre sous le panneau 2D, donnant ainsi un effet 3D à l'acteur.

Désactivé	Activé

Prérégler

Vous permet de choisir des combinaisons prédéfinies de propriétés d'ombre :

	Bas droite
	Halo
	Bas
	Relief
	Utilisateur (sélectionné automatiquement lorsque vous modifiez un préréglage)

Distance

Spécifie un décalage d'ombre, en millimètres, par rapport au centre du panneau.

3 mm	15 mm

Orientation

Indique la position de l'ombre, en degrés (º), par rapport au côté droit du panneau.

0º	45º	135º

Opacité

Indique l'opacité de l'ombre, de 0 (transparent) à 255 (opaque).

50	255

Blur

Indique la précision de l'ombre, de 0 (pas de trainée) à 20 (traînée élevée).

0	20

Couleur du texte des titres

Indique la couleur de texte de la ligne de titre.

Couleurs par défaut	Couleurs personnalisées

Couleur de remplissage des titres

Indique la couleur de remplissage de la ligne de titre.

Couleur du texte des lignes

Indique la couleur de texte de toutes les lignes sauf le titre.

Couleur de remplissage des lignes impaires

Indique la couleur de remplissage des lignes impaires.

Couleur de remplissage des lignes paires

Indique la couleur de remplissage des lignes paires.
