Workshop BOM

Le workshop BOM vous permet de gérer la liste et la table de BOM (nomenclature). Une nomenclature est une liste de pièces, qui représente une partie essentielle de la conception et de la fabrication de la plupart des produits.

Pour afficher ce workshop, cliquez sur Workshops > Publication > BOM > .

Cette page explique:

Voir également
Propriétés de la table de BOM

Zone principale

La zone principale du workshop BOM permet de stocker les paramètres à l'aide des profils, de gérer les BOM ID, les traits de coupe et les options.

Profil

Les profils vous permettent d'enregistrer vos paramètres pour une utilisation future. Pour plus de détails, voir A propos des profils des paramètres du workshop.

BOM ID

Icône Nom de la commande Commentaire
N/A Appliquer à Indique la portée pour la génération ou la réinitialisation des BOM ID :
  • Géométries visibles - Génère ou réinitialise les ID pour toute la géométrie (nœuds de géométrie dans l'arbre d'assemblage) visible dans le viewport.
  • Sélection - Génère ou réinitialise les ID pour la géométrie, les pièces ou les assemblages sélectionnés.
    Conseil: Utiliser le Panneau Sélectionner pour sélectionner les acteurs en fonction du niveau dans l'assemblage.
  • Toutes les géométries - Génère ou réinitialise les ID pour l'ensemble de la géométrie.
  • Pièces visibles - Génère ou réinitialise les ID pour toutes les pièces (nœuds de pièce dans l'arbre d'assemblage) visibles dans le viewport.
  • Toutes les pièces - Génère ou réinitialise les ID pour l'ensemble des pièces.
Générer les BOM ID Crée des BOM ID pour la portée Appliquer à sélectionnée. Définir les options Définition et Format BOM ID appropriées avant de générer les BOM ID.
Réinitialiser les BOM ID Supprime les BOM ID pour la portée Appliquer à sélectionnée.
N/A Assigner Manuellement Vous permet d'assigner manuellement les BOM ID. Pour assigner des ID :
  1. Définir les options Définition et Format BOM ID appropriées.
  2. Cliquer sur Assigner Manuellement.
  3. Cliquer sur les callouts ou acteurs de géométrie dans le viewport.
  4. Appuyer sur Echap pour arrêter d'effectuer des attributions.

Callouts

Icône Nom de la commande Commentaire
Créer les Callouts Crée des callouts pour les acteurs sélectionnés. Définir les options Callouts appropriées options avant de créer des callouts.
Remarque: Lorsqu'aucun callout n'existe, la table de BOM possède des entrées pour tous les acteurs de géométrie avec des BOM ID. Lorsqu'aucun callout n'existe, la table de BOM contient uniquement les acteurs avec des callouts. Pour afficher tous les acteurs quel que soit leur état de callout, créez des callouts pour tous les acteurs et définir l'opacité de callout sur 0 (transparent) pour les callouts que vous souhaitez masquer.
Supprimer les Callouts Visibles Supprime tous les callouts visibles.

Options

Nom de l'onglet Commentaire
Définition Voir Définition.
Format BOM ID Voir Format BOM ID.
Callouts Voir Callouts.

Visibilité de la BOM et des callouts

Icône Nom de la commande Commentaire
Table de BOM Active ou désactive la visibilité de la table de BOM dans le modèle. Il est également possible d'afficher la table de BOM en sélectionnant Accueil > Visibilité > Table de BOM dans le ruban ou en activant Panneaux > BOM dans le panneau Collaboration.
Remarque: Au moins un BOM ID doit être attribué pour que la table de BOM apparaisse dans le viewport.
Afficher/masquer les callouts Active ou désactive la visibilité de tous les callouts dans le modèle.

Onglet Définition

L'onglet Définition vous permet d'indiquer de quelle manière les BOM ID sont attribués aux acteurs de géométrie.

Nom de la commande Commentaire
Niveau du parent Indique de créer ou non la description de BOM à partir de l'acteur lui-même (niveau 0) ou d'un parent.
Propriété Indique la propriété (Etiquette ou Nom) ou méta-propriété utilisée comme description de BOM.
Comparer par propriété Attribue le même BOM ID aux acteurs en comparant les valeurs Propriété. Sélectionner une ou plusieurs options :
  • Ignorer les caractères de droite - Ignore le nombre spécifié de caractères lors de la comparaison des valeurs de propriété. Par exemple, spécifiez 2 pour faire correspondre Bolt-A1 et Bolt-B1.
  • Ignorer les suffixes numériques - Ignore les suffixes numériques lors de la comparaison des valeurs de propriété. Par exemple, sélectionnez cette option pour faire correspondre Bolt-11 et Bolt-456.
  • Respecter la casse - Tient compte de la casse lors de la comparaison des valeurs de propriété.
Comparer par géométrie Attribue le même BOM ID aux acteurs en comparant la géométrie (maillage). Sélectionner l'une des options suivantes :
  • Exacte - Les acteurs correspondent s'ils ont le même nombre de triangles, si ces triangles ont le même index et si les points de maillage sont ajustés. Deux acteurs qui proviennent de la même CAO ou qui sont des copies sont toujours des correspondances exactes.
  • Par similitude - Les acteurs peuvent avoir des maillages différents, donc les points de maillage ne sont pas comparés. Choisir parmi les critères de correspondance de bas à élevé.

    Sélectionner Vérifier le système de coordonnées pour vérifier également les coordonnées des points.
Affecter des BOM ID uniques Affecte des ID uniques à tous les acteurs. Chaque BOM ID présente une quantité (Qté) de 1 (un).

Onglet Format BOM ID

L'onglet Format BOM ID vous permet de définir les règles de dénomination des BOM ID.

Ces règles sont respectées lors de la génération des BOM ID automatiquement (Générer les BOM ID) ou manuellement (Assigner Manuellement).

Conseil: Pour créer une numérotation de BOM groupée (emboîtée), utiliser la commande Sélectionner des Acteurs pour sélectionner différents niveaux parent/enfant, puis générer les BOM ID sur la sélection courante en utilisant différentes valeurs de préfixe, de début et d'incrément. Voir Sélectionner.

Nom de la commande Commentaire
Préfixe

Définit un préfixe de BOM ID. Spécifiez une combinaison de caractères alphabétiques, numériques ou autres.

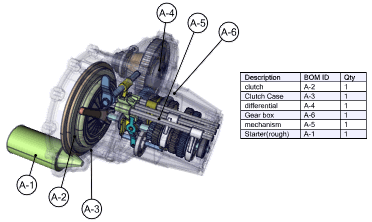

Préfixe = A-
Suffixe

Définit un suffixe de BOM ID. Spécifiez une combinaison de caractères alphabétiques, numériques ou autres.

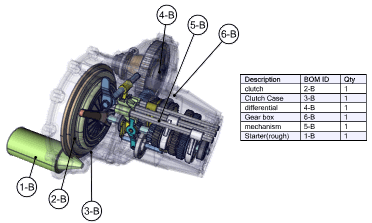

Suffixe = -B
Type de donnée Définit le format de données de BOM ID : Numérique (1, 2, ...) ou Alphabétique (A, B, ..., Z, AA, AB, ...).
Début Définit la première valeur de BOM ID. Indiquez un nombre lorsque Type de donnée est Numérique ou une lettre lorsque Type de donnée est Alphabétique.
Incrément

Définit la valeur de pas.

Début = 10, Incrément = 2

Onglet Callouts

L'onglet Callouts vous permet de définir de quelle manière les callouts de BOM sont créées.

Nom de la commande Commentaire
Créer Indique de quelle manière les callouts sont générées :
  • Une callout par instance - Crée une callout par acteur.

  • Une callout par BOM ID - Crée une callout pour tous les acteurs avec le même BOM ID. L'annotation est ancrée sur le premier acteur avec ce BOM ID.

  • Une callout multi-patte par BOM ID - Crée une callout liée à tous les acteurs par une ligne.

Remarque: Le workshop BOM est la seule méthode pour créer des callouts sur les assemblages. (Il est possible de créer des callouts de pièces avec la commande Callout. Voir Commandes d'annotations.) Par défaut, les callouts d'assemblage sont noires et les callouts de pièces sont blanches.
Conseil: Définir l'alignement des callouts avec la propriété de callout Alignement auto (panneau des Propriétés). De nombreuses organisations sont prises en charge, telles que périmétrique, cercle et gauche.
Point d'attache Indique où les callouts s'attachent aux acteurs :
  • Centre de la boîte englobante - Le point d'attache de callout ne doit pas toucher l'acteur.

  • Point le plus proche du centre - Le point d'attache de callout se trouve sur l'acteur au point le plus proche du centre de la boîte englobante.
