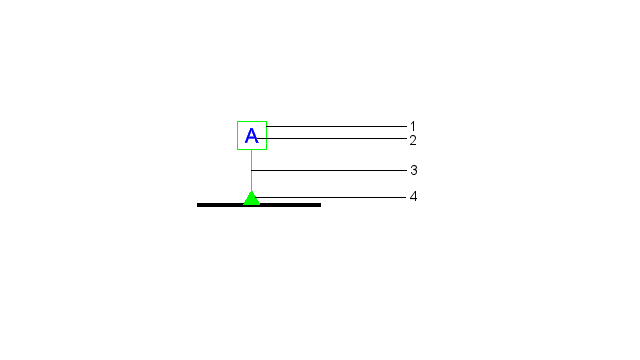

Commandes de repère de référence (DraftSight Mechanical uniquement) (2024 SP1) Vous pouvez utiliser les commandes de repère de référence pour ajouter un repère de référence et l'attacher aux zones d'une mise en plan. Une référence est un plan, une ligne droite ou un point utilisé comme référence pour mesurer et localiser des entités géométriques et des tolérances géométriques. Vous pouvez utiliser les commandes suivantes : AM_DatumIdentifier pour créer des symboles de repère de référence. AM_DatumIdentifierEdit pour modifier les symboles de repère de référence. Les symboles de repère de référence identifient les éléments de référence pour les symboles du cadre de contrôle de fonction. Par exemple, vous pouvez utiliser un symbole de repère de référence pour marquer le centre d'un trou. Les éléments des symboles de repère de référence sont les suivants : 1 Cadre carré 2 Repère de référence composé de deux lettres majuscules maximum 3 Flèche de ligne d'attache 4 Symbole de triangle Lorsque vous créez un symbole de repère de référence dans une mise en plan, le logiciel génère un libellé contenant le repère de référence inclus dans un rectangle. Le repère de référence apparaît dans tous les cadres de contrôle de fonction qui utilisent la référence comme référence. Une ligne d'attache relie le libellé à la référence de la mise en plan. La ligne d'attache peut inclure un triangle plein ou vide. La position du triangle indique la référence correspondante. Vous pouvez attacher des symboles de repère de référence sur : Une surface ou sur une ligne de rappel d'une surface Des lignes visibles telles que les lignes de rappel, les cotes ou les axes Un trou, une ligne d'attache pointant vers un trou ou un cadre de contrôle de fonction Sujet parentDraftSight
