Commande Ligne de coupe (DraftSight Mechanical uniquement) (2024 SP1)

Vous pouvez créer une ligne de coupe au niveau du plan de coupe de la section et insérer le libellé de vue en coupe correspondant dans la zone de mise en plan.

Entrez la commande AM_SectionLine pour tracer des lignes de coupe. La commande crée les entités suivantes :

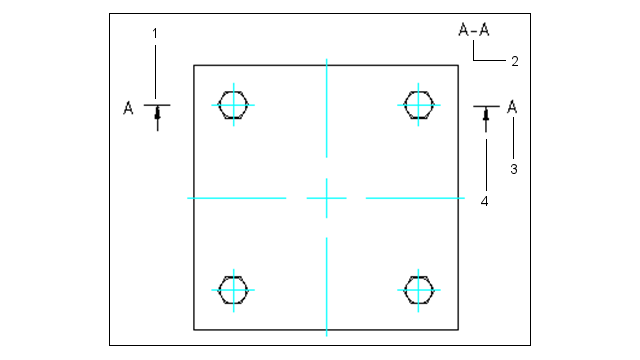

Entity Description
1 Ligne de coupe
2 Libellé de vue en coupe
3 Identifiant de vue en coupe
4 Flèche de direction
La commande vous permet de contrôler l'apparence des différentes entités de la ligne de coupe, telles que les flèches, les lignes et le nom. Vous pouvez créer plusieurs sections sur une entité pour les types de vues en coupe suivants :
Type de vue en coupe Description
Section complète Le plan de coupe passe sur toute la longueur de l'entité.
Coupe aplatie Deux plans de coupe non parallèles traversent l'entité. Utilisez ces sections sur des entités cylindriques.
Demi-coupe Le plan de coupe passe par une partie de l'entité à la section.
Section décalée Le plan de coupe se plie pour passer à travers les fonctions de l'entité. Utilisez ces sections sur des entités qui ne sont pas en ligne droite.
