In dieser Übung verlegen Sie die Kabel im 3D-Layout.
Diese Übung baut auf den Dateien aus Übung 4 auf. Wenn Sie diese Übung noch nicht abgeschlossen haben, laden Sie das
Electrical-Projekt aus Übung 4 herunter, entpacken Sie es auf ein lokales Laufwerk und entarchivieren Sie es dann.
Verlegen der Kabel
- Öffnen Sie die Pumpeneinheit aus den vorherigen Übungen.
-
Klicken Sie im CommandManager auf der Registerkarte SOLIDWORKS Electrical 3D auf Kabel routen
. Wenn Sie das Routing zum ersten Mal ausführen, verwenden Sie den Modus 3D-Entwurf des Kabelverlaufs, um visuell zu überprüfen, ob die Kabel korrekt verlegt sind. Ändern Sie die Routing-Parameter entsprechend den Routing-Pfaden. Wenn die Kabel nicht korrekt verlegt sind, aktivieren Sie das Dialogfeld Routing-Analyse, um das Layout zu debuggen.
- Klicken Sie im PropertyManager für Verlaufstyp auswählen auf 3D-Entwurf des Kabelverlaufs und klicken Sie dann auf

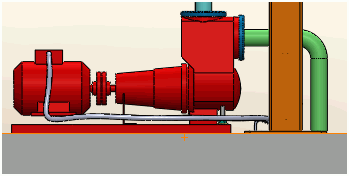

.Das Dialogfeld Routing-Analyse: Kabelführung meldet mehrere Fehler.
- Untersuchen Sie das Modell, um die Gründe für die Analysefehler zu ermitteln.
- Starten Sie SOLIDWORKS Routing.
