불러온 도면에서 완전 정의된 스케치 작성

불완전 정의된 불러온 .DXF 또는 .DWG 파일 도면의 스케치 요소에 구속조건을 설정할 수 있습니다.

불러온 도면에서 스케치 완전 정의하는 방법

  1. .DXF 또는 .DWG 파일 도면에서 스케치를 불러옵니다.
  2. 도구 > 치수 > 스케치 완전 정의를 클릭합니다.
  3. PM_OK.gif PropertyManager에 옵션을 설정하거나 스케치 완전 정의을(를) 클릭합니다.
    스케치 완전 정의 작업 이전에 불러온 .DWG 파일 도면:

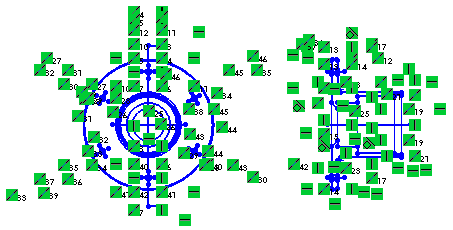

    스케치 완전 정의 작업으로 도면에 99개의 구속조건 추가:
    99개 구속조건의 일부 예 자세히 보기:
