Dołączanie plików z 3DEXPERIENCE platform (tylko DraftSight Connected) (2025 FD01)

Jako zewnętrzne odniesienia do bieżącego rysunku można dołączać rysunki, obrazy i pliki PDF z 3DEXPERIENCE platform.

Aby dołączyć pliki z 3DEXPERIENCE platform:

1. Wykonać jedną z następujących czynności:
   • W obszarze roboczym Szkicowanie i adnotacje kliknąć Dołącz > Dołącz z 3DEXPERIENCE.
   • W palecie Odniesienia wybrać Dołącz z 3DEXPERIENCE.
   • Wpisać ATTACHFROM3DEXPERIENCE w oknie poleceń.

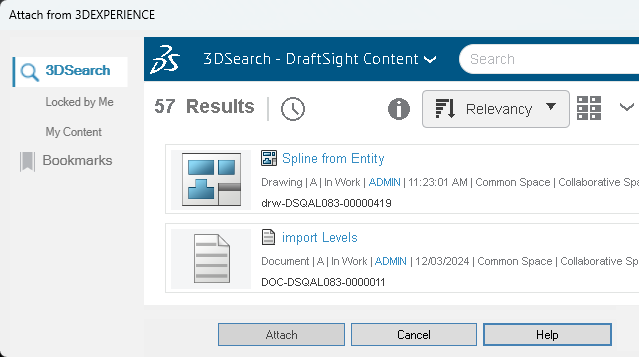

2. W oknie dialogowym Dołącz z 3DEXPERIENCE wybrać jedną z poniższych możliwości:
   • 3DSearch
   • Zablokowane przeze mnie
   • Moja zawartość
   • Zakładki
3. Wybrać plik do dołączenia.
   Można użyć 6WTags, aby wyszukać określony typ pliku.
   W zależności od wybranego typu pliku zostanie otwarte odpowiednie okno dialogowe:

   Typ pliku	Okno dialogowe
   Plik DWG	Dołącz odniesienie: Rysunek
   PDF	Dołącz odniesienie: Podkład PDF
   DGN	Dołącz odniesienie: Podkładka DGN
   PNG	Dołącz odniesienie: Podkładka obrazu

4. Wybrać plik do dołączenia i kliknąć Otwórz

   Wybrany plik zostanie dołączony do pliku rysunku.
