Style wizualne

Można reprezentować modele 3D o określonych wyglądach. Na przykład, jeśli model znajduje się na etapie projektowania schematycznego, można pokazać model zespołowi projektowemu w “wyglądzie szkicu” i przedstawić go klientom w “wyglądzie realistycznym”.

Różne wyglądy, nazywane stylami wizualnymi, zależą od ustawień, które zmieniają wyświetlanie krawędzi, kolorów i cieniowania.

W poniższej tabeli przedstawiono korzyści związane ze stylami wizualnymi:
Zgodność z oprogramowaniem AutoCAD Zapewnienie spójności wizualnej między aplikacjami. W przypadku tworzenia stylów wizualnych w programie AutoCAD, takich jak przezroczystość lub tekstury drewna, można zastosować te same style do modeli w programie DraftSight.
Udoskonalona wizualizacja Można użyć różnych opcji renderowania, aby wybrać najbardziej odpowiedni styl dla projektów. Usprawnia to wizualną reprezentację projektów, co poprawia komunikację i zrozumienie.
Lepsza komunikacja Tworzenie bardziej realistycznych i atrakcyjnych wizualnie rysunków. Pomaga to w udostępnianiu projektów klientom, interesariuszom lub członkom zespołu, którzy mogą nie znać rysunków technicznych.
Efektywna analiza Bardziej efektywna analiza projektów. Na przykład można użyć stylu wizualnego z ukrytymi liniami, aby zidentyfikować elementy zasłonięte lub nakładające się na siebie w złożonych rysunkach.
Wysokiej jakości prezentacje Poprawa jakości prezentacji i propozycji projektowych. Projekty można prezentować w postaci dopracowanej i profesjonalnej, co poprawia ogólne wrażenia.
Opcje dostosowywania Dostosowywanie stylów wizualnych do konkretnych potrzeb. Wizualną reprezentację projektów można dostosować do wymagań projektu lub osobistych preferencji.
Możliwości modelowania 3D Oglądanie i manipulowanie modelami 3D z różnych perspektyw. Pomaga to zrozumieć relacje przestrzenne w projekcie.

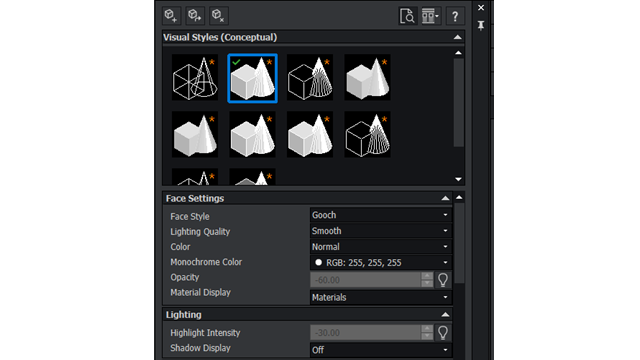

Aby uzyskać dostęp do polecenia VISUALSTYLES:

Wykonać następujące czynności:
  • Na wstążce kliknąć panel Widok > Style wizualne Style wizualne > Menedżer stylów wizualnych.
  • W menu kliknąć opcje Widok > Style wizualne.
  • Wprowadzić VISUALSTYLES w oknie poleceń.
