Paleta struktury bloków pomaga wizualizować złożone hierarchie bloków, zarządzać nimi i poruszać się po nich. Poprawia wydajność i organizację zadań projektowania i szkicowania.
Struktura bloków to układ zagnieżdżonych bloków, które tworzą hierarchię. Paleta struktury bloków wyświetla zagnieżdżone struktury bloków i umożliwia zarządzanie blokami.
Paleta zapewnia następujące korzyści:
- Wizualizacja hierarchii. Pomaga to w radzeniu sobie z dużymi i skomplikowanymi projektami, które mają liczne zagnieżdżone bloki.
- Uzyskanie uporządkowanego widoku organizacji bloku w ramach rysunku.

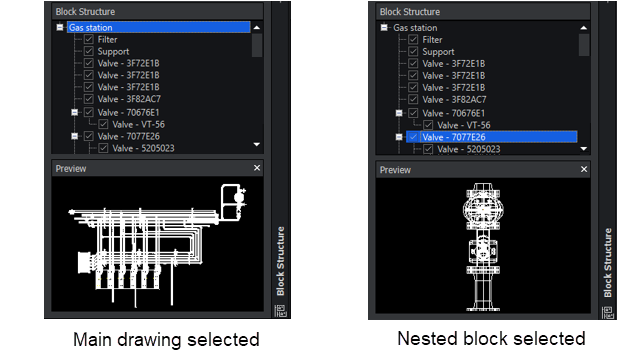

- Wyświetlanie wizualnej reprezentacji struktury bloku dla wybranego wystąpienia bloku.
- Ułatwienie tworzenia hierarchicznych struktur blokowych i zarządzanie nimi.
- Podświetlenie zagnieżdżonych bloków w głównym lub nadrzędnym bloku. Blok może służyć jako zagnieżdżony blok w kilku blokach nadrzędnych. Paleta wyświetla blok jako zagnieżdżony element we wszystkich odpowiednich strukturach bloku nadrzędnego.
- Obsługa struktur blokowych zagnieżdżonych wewnątrz struktur zagnieżdżonych.
- Zwijanie lub rozwijanie struktury blokowej.
- Kontrola poziomu wyświetlanych szczegółów.
- Pokazywanie lub ukrywanie indywidualnych wystąpień bloku w obszarze graficznym.
- Zarządzanie widocznością określonych bloków w strukturze.
- Zarządzanie blokami. Poprawiona organizacja zapewnia spójność i łatwość pracy z rysunkiem CAD.
- Dostęp i edycja zagnieżdżonych bloków bezpośrednio z palety, usprawnienie procesu edycji, gdy bloki zawierają inne zagnieżdżone bloki. Na przykład blok okna zagnieżdżony w bloku ściany.
- Kopiowanie bloków z jednego obszaru rysunku i wklejanie ich w innym miejscu z zachowaniem struktury hierarchicznej. Upraszcza to proces ponownego wykorzystywania elementów projektu i zachowywania spójności rysunku.
- Zmiana nazwy, grupowanie, organizowanie lub usuwanie bloków w palecie.
- Zagnieżdżanie bloku w innym bloku na rysunku.
- Nawigacja. Ułatwia to lokalizowanie i edytowanie określonych elementów w projekcie, co oszczędza czas i nakłady pracy.
- Nawigacja po rysunku poprzez wybieranie bloków w palecie.
- Lokalizowanie i koncentracja na poszczególnych elementach w złożonych strukturach blokowych.
- Powiększanie pojedynczych wystąpień bloku w obszarze graficznym.
Aby otworzyć paletę Struktura bloku, należy:
- Na wstążce kliknąć kartę .
- W menu kliknąć opcje .
- Wprowadzić BLOCKSTRUCTURE w oknie poleceń.
