Podczas edycji bloków niestandardowych można użyć powiązań wymiarowych. Pozwala to na sterowanie odległością, długością, kątem i promieniem elementów. Powiązania wymiarowe mogą również ograniczać odległości i kąty pomiędzy elementami geometrycznymi lub punktami na elementach.
Na przykład jeśli zaprojektujemy układ płytki drukowanej, trzeba umieścić komponenty elektroniczne w określonych miejscach. Ważne jest, aby zachować dokładne odległości i proporcje pomiędzy komponentami, jednocześnie zapewniając elastyczność w indywidualnych rozmiarach. Można ją replikować w różnych częściach rysunku, używając jej w bloku dostosowanym.
Można edytować dynamiczne bloki utworzone w programie AutoCAD, które używają powiązań wymiarowych. W ten sposób blok zostanie przekształcony w programie DraftSight w blok niestandardowy. Proces konwersji rozpoznaje powiązania wymiarowe dla precyzyjnej edycji w ramach bloków niestandardowych.

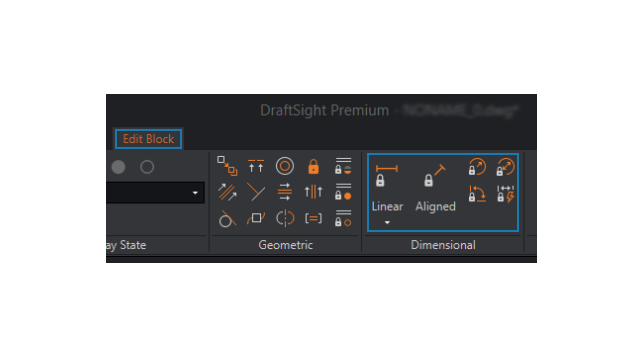

Aby użyć powiązań wymiarowych dla bloków dostosowanych, należy:
Wykonać następujące czynności:
- Na wstążce kliknąć opcje .
- W menu kliknąć opcje .
- Wprowadzić EDITBLOCK w oknie poleceń.
