Werkzeug „Leistungsfähige Bemaßung“ (nur DraftSight Mechanical)

Das Werkzeug Leistungsfähige Bemaßung bietet eine erweiterte und effiziente Möglichkeit, präzise Bemaßungen zu erstellen. Es wählt einen geeigneten Bemaßungstyp basierend auf der ausgewählten Geometrie aus, um Einheitlichkeit und Genauigkeit in technischen Zeichnungen zu gewährleisten.

Das Werkzeug Leistungsfähige Bemaßung:
  • Bestimmt automatisch den besten Bemaßungstyp für ausgewählte Objekte.
  • Unterstützt lineare, radiale und Winkelbemaßungen.
  • Behält für ein saubereres, besser lesbares Layout Ausrichtung und Abstand bei.
  • Steigert die Produktivität durch die Reduzierung manueller Anpassungen und Nacharbeiten.

So greifen Sie auf das Werkzeug „Leistungsfähige Bemaßung“ zu:

Verwenden Sie eine der folgenden Möglichkeiten:

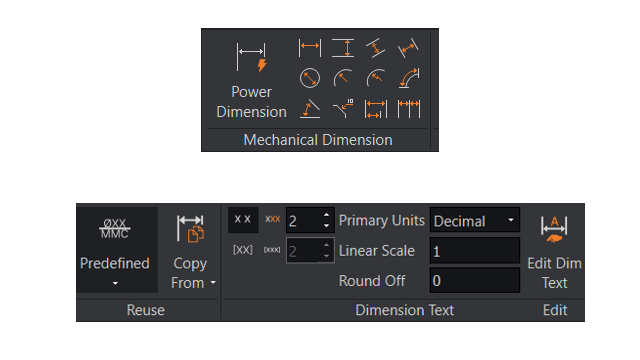

  • Klicken Sie in der Multifunktionsleiste auf Mechanische Beschriftung > Mechanische Bemaßung.
  • Klicken Sie im Menü auf Mechanische Beschriftung > Mechanische Bemaßung.
  • Geben Sie AM_POWERDIMENSION oder AMPOWERDIM ein.
