Spostamento remoto (Connessione rigida)

È possibile utilizzare questa opzione quando i componenti sostituiti sono adeguatamente rigidi rispetto ai componenti modellati e si conoscono le traslazioni remote e/o le rotazioni che possono sostituire l'effetto sul resto del modello.

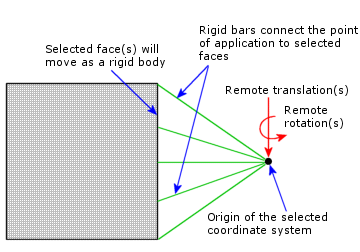

Il punto di applicazione del vincolo è effettivamente collegato alle facce selezionate dalle barre rigide.

Le facce selezionate, collegate in modo rigido a un punto comune, possono solo deformarsi come un corpo rigido. L'area e la forma di ogni faccia rimangono invariate. Elevate sollecitazioni possono svilupparsi vicino alle facce con le connessioni rigide.

Applicazione di uno spostamento remoto (connessione rigida) a una faccia

Per applicare uno spostamento remoto (connessione rigida) a una faccia:

  1. Nell'albero dello studio, fare clic con il pulsante destro del mouse sull'icona Carichi esterni icon_external_loads.gif e selezionare Massa/Carico remoto PM_remote_load-mass.gif.
  2. In Tipo, selezionare Spostamento (Connessione rigida).
  3. Nell'area grafica, fare clic sulle facce alle quali si desidera applicare lo spostamento remoto.
  4. In Sistema di coordinate di riferimento, selezionare Globale (sistema di coordinate globale di default) o Definito dall'utente.

    Per Definito dall'utente fare clic in Selezionare un sistema di coordinate PM_force_coordinate_system.gif, quindi selezionare un sistema di coordinate dall'albero di disegno mobile di FeatureManager.

  5. In Ubicazione:
    1. Selezionare le Unità desiderate per la lunghezza PM_units.gif.
    2. Immettere le coordinate del punto di applicazione della forza remota nelle caselle Posizione X PM_remote_load_x_location.gif, Posizione Y PM_remote_load_y_location.gif e Posizione Z PM_remote_load_z_location.gif.
  6. In Traslazione:
    1. Impostare Unità PM_units.gif sulle unità di lunghezza desiderate.
    2. Fare clic sui componenti della traslazione che si desidera specificare e immettere i valori.
  7. In Rotazione:
    1. Impostare Unità PM_units.gif sulle unità di rotazione desiderate.
    2. Fare clic sui componenti di rotazione che si desidera specificare e immettere i valori.
  8. Fare clic su PM_OK.gif.
