Applicazione di carichi e vincoli agli shell

Le lastre metalliche (di spessore uniforme) e le geometrie di superficie creano automaticamente mesh con gli shell. Per le lastre metalliche che creano mesh con gli shell, i vincoli si applicano così come per i solidi.

Lamiere metalliche

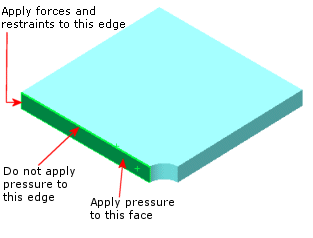

  • Per applicare le forze e i vincoli a un vertice di shell, selezionare il bordo associato del solido.
  • Per applicare una pressione a un bordo di shell, selezionare la faccia associata del solido.
poiché gli elementi shell hanno gradi di libertà rotazionale, è necessario differenziare tra vincolo Immobile (nessuna traslazione) e vincolo Fisso (nessuna traslazione o rotazione). È anche possibile applicare momenti concentrati mediante il PropertyManager di Forza.
