Propiedades de documento - Cotas

Puede especificar configuraciones de dibujo de nivel de documento para todas las cotas. Disponible para todos los tipos de documentos.

Las cotas que se insertan mediante la opción Insertar elementos del modelo, DimXpert u otros métodos automáticos se colocan en ubicaciones predefinidas que radian a partir de la vista de dibujo. En este cuadro de diálogo puede configurar las ubicaciones predefinidas.

Para ver este cuadro de diálogo:

En un dibujo, haga clic en Opciones (barra de herramientas Estándar), seleccione Propiedades de documento y, a continuación, seleccione Cotas.

Estándar general de dibujo

Estándar general de dibujo Heredado de la configuración de página estándar de dibujo seleccionada.

Texto

Fuente

Haga clic para modificar la fuente.
Cada vez que cambia la fuente de cota, la fuente de nivel de documento para cada tipo de cota se actualiza en consecuencia.

Cotas duales

Visualización de cotas duales Seleccione para mostrar cotas en unidades duales.
Mostrar unidades para visualización dual Seleccione para mostrar unidades para el segundo conjunto de cotas.
Posición de valor de cota Superior
Inferior
Derecha
Izquierda

Precisión primaria

Precisión de unidad Seleccione el número de dígitos incluidos después de la coma decimal para el valor.
Precisión de tolerancia Seleccione el número de dígitos incluidos después de la coma decimal para la tolerancia.
  Vincular precisiones con modelo Para cotas importadas, configura cambios en la precisión de tolerancia o unidad para que sea paramétrica con el modelo.

Precisión dual

Precisión de unidad Seleccione el número de dígitos después de la coma decimal en la lista para el valor en las unidades secundarias.
Precisión de tolerancia Seleccione el número de dígitos después de la coma decimal para los valores de tolerancia para las unidades secundarias.
  Vincular precisiones con modelo Para cotas importadas, configura cambios en la precisión de tolerancia o unidad para que las unidades secundarias sean paramétricas con el modelo.

Visualización de fracción

Estilo, el estilo para la visualización de las cotas de fracción







Tamaño de pila, el tamaño de las fracciones apiladas expresado como un porcentaje de toda la porción de la cota



Mostrar marca principal doble ("), la visualización de las marcas principales dobles en cotas fraccionarias



Incluir cero a la izquierda para valores menores de 1"
Las cotas fraccionales sólo están disponibles para longitudes en unidades de IPS (pulgada, libra, segundo).

Tamaño de cota de fracción en pila por porcentaje


100%
50%

Líneas indicativas acodadas

Longitud de línea indicativa Establece la longitud de la sección no acodada de la línea indicativa.
Extender al texto Extensión de la línea indicativa acodada para que se reúna con el extremo de la línea del texto de cota.

Flechas

Tamaño

Especifique los tres campos de tamaño de flecha.

Seleccione Ajustar escala a altura de cota para volver a escalar el tamaño de flecha según la altura de la línea de extensión de cota.
Estilo
Seleccione un estilo de la lista y haga clic en un botón de tipo de estilo de cota:

Equidistancias

Equidistancias

Configura las distancias de cota desde el modelo y desde cada ubicación sucesiva, como indican las siguientes cotas rojas. Las equidistancias deben respetar los valores asignados en Equidistancias. Las equidistancias predeterminadas están a 0,40 pulgadas (10,16 mm) de la arista del modelo y 0,25 pulgadas (6,35 mm) entre las cotas.
Separaciones
Para cotas de línea de base, especifique las equidistancias:
  • Entre el modelo y la primera línea de referencia de cota
  • Entre líneas de referencia de cota
Estos valores también controlan la separación entre cotas equidistantes entre sí, así como con respecto a la arista del modelo, al utilizar la acotación rápida.
Diseño de vista de anotación

Seleccione para utilizar especificaciones de equidistancias en una vista de anotación. (Consulte Vista de anotaciones PropertyManager.) Desactive para introducir las separaciones.

Romper líneas de referencia/indicativas de cota

Separación

Especifique la separación en líneas indicativas y de referencia rotas.

Romper sólo alrededor de flechas de cota

Seleccione para visualizar quiebres sólo cuando se intersectan las líneas y las flechas.
Para romper las líneas de cota, seleccione la cota y haga clic en Líneas de rotura en el PropertyManager. Cuando las líneas de cota se rompen, lo hacen alrededor de otras líneas cercanas. Si mueve una cota de manera significativa, es posible que no se rompa alrededor de otras líneas cercanas. Para actualizar la visualización, desactive Líneas de rotura para la cota seleccionada y vuelva a hacer clic en Líneas de rotura.

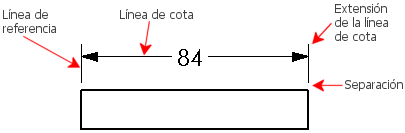

Líneas de referencia

Separación

Especifique la distancia entre el modelo y las líneas de referencia de cota. Este valor también controla la separación entre líneas de referencia y centros de círculos.

Extensión de líneas de referencia

Especifique la longitud que tiene la línea de referencia más allá de la línea de cota.



Ceros

Ceros a la izquierda
Estándar Los ceros a la izquierda aparecen según el estándar de dibujo general.
Mostrar Se muestran los ceros delante de los puntos o comas decimales.
Quitar No se muestran los ceros a la izquierda.
Ceros decimales

Cota

Mostrar Los ceros a la izquierda aparecen de conformidad con los lugares decimales que especifica para Unidades.
Eliminar No se muestran los ceros a la izquierda de la coma decimal.


Tolerancias

Mostrar Muestra los ceros decimales hasta el número máximo de cifras decimales aplicado a cada tolerancia dentro de la cota (bilateral, límite y simétrica).
Eliminar No se muestran los ceros a la izquierda de la coma decimal.
Eliminar solo si es cero

Elimina ceros decimales de cada tolerancia cuando el valor mostrado es cero. Además, cuando el valor de la tolerancia mostrada no es igual a cero, los ceros decimales se visualizan hasta el número máximo de cifras decimales que se aplica a cada tolerancia en la cota.
Igual que Dimensión


Properties

Mostrar

Muestra los ceros decimales hasta el número de cifras decimales aplicado a cada propiedad numérica de la página Unidades de Propiedades de documento, además de las propiedades numéricas mostradas en la zona de gráficos o evaluadas en propiedades personalizadas o en otras anotaciones, como notas y tablas.
Eliminar Elimina ceros a la izquierda de cada valor de propiedad numérico.
Igual que Dimensión

Opciones

Mostrar unidades de cotas

Seleccione para mostrar unidades de cotas en los dibujos.
Agregar paréntesis de forma predeterminada

Seleccione la opción para visualizar las cotas entre paréntesis.

Para configurar el color, haga clic en Herramientas > Opciones > Opciones de sistema > Colores. En Configuración del esquema de colores, seleccione Cotas, no importadas (Conducidas).
Centrar entre líneas de referencia

Seleccione para centrar las cotas entre líneas de referencia. Esta opción también selecciona Centrar cota en los PropertyManagers que contienen la opción Centrar cota.

Al arrastrar texto de cota entre las líneas de referencia, el texto se coloca entre el centro de dichas líneas.
Incluir prefijo dentro del cuadro de tolerancia básica

Seleccione para incluir un prefijo de texto dentro de cuadros de tolerancia cuando especifica un prefijo.
Mostrar cota básica dual en una casilla

Seleccione para incluir cotas duales en un cuadro de tolerancia básica.
Mostrar cotas como rotas en vistas de rotura

Seleccione esta opción para romper líneas de cotas para vistas de rotura.
Aplicar reglas actualizadas
Seleccione para actualizar la alineación vertical de las líneas indicativas acodadas de forma que los rebordes se centren en la línea correspondiente de la casilla de control de operaciones de acotación y tolerancia geométrica. Las cotas existentes permanecen sin cambios hasta que se aplica esta opción. Una vez aplicada, esta opción ya no está disponible.
Reglas anteriores
Reglas actualizadas

Las cotas de diámetro creadas en versiones anteriores a SOLIDWORKS 2015 no han generado líneas de referencia automáticamente al colocar una cota de diámetro en la geometría que se extiende más allá del recorte o vista de detalle. Seleccione Aplicar reglas actualizadas para forzar cotas heredadas para mostrar las líneas de referencia en cotas de diámetro.

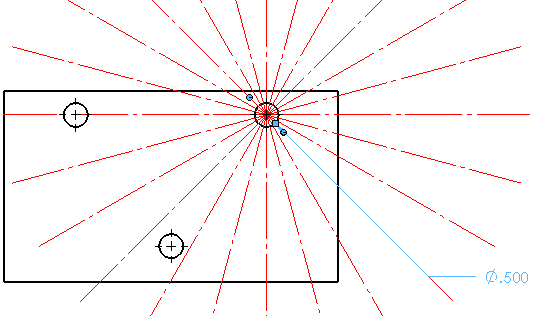

Ángulo de enganche de línea indicativa de diámetro/radio

Modifique los intervalos del ángulo de enganche utilizado al arrastrar cotas de diámetro, radiales o de chaflán a lo largo de las ubicaciones radiales.

Tolerancia

Haga clic para establecer la tolerancia.
