Visualizzazione dei risultati

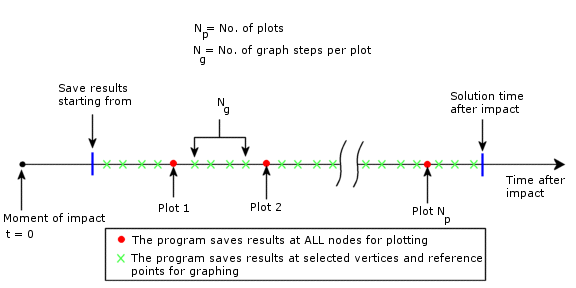

È possibile visualizzare i grafici del contorno di sollecitazione, spostamento e deformazione nel momento in cui il programma ha memorizzato i risultati di tutte le posizioni. È inoltre possibile rappresentare graficamente la risposta nelle posizioni preselezionate (vertici e punti di riferimento) alla risoluzione specificata. Ad esempio, supporre di impostare il tempo di osservazione a 10 microsecondi, il numero di istanti in cui salvare tutti i risultati a 30 e il numero di punti per il periodo del grafico a 10. Supponendo che il numero dei passi di soluzione effettivi, internamente decisi dal solutore, è uguale o superiore a 300, è possibile generare grafici secondari a 10/30 intervalli di microsecondo e ogni grafico di risposta avrà 30x10=300 punti grafici.

Gli istanti temporali durante i quali viene salvata la risposta potrebbero non essere uniformi. Il programma utilizza i risultati dell'istante più vicino nel quale la soluzione è disponibile. A causa degli incrementi di tempo molto piccoli che il programma utilizza internamente dovuti ai requisiti di stabilità della soluzione, la risposta viene praticamente salvata a intervalli uniformi.

Il modello potrà rompersi?

Lo studio non risponde a questa domanda automaticamente. Non prevede inoltre la separazione dei componenti a causa dell'impatto. È possibile utilizzare i risultati per valutare la possibilità che si verifichino tali eventi. Ad esempio, è possibile utilizzare le sollecitazioni massime per valutare la possibilità di rottura del materiale e le forze di contatto per prevedere la separazione.
