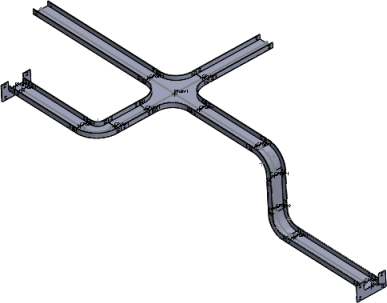

Tworzenie kanałów lub korytek kablowych

Aby utworzyć kanał lub korytko kablowe:

  1. Wykonać jedną z następujących czynności:
    • Wstawić następujące elementy do głównego złożenia, klikając Wstaw komponent tool_Insert_Components_Assembly.gif (pasek narzędzi Złożenie) lub przeciągając je z Biblioteki projektu, Eksploratora plików, otwartego okna części albo Eksploratora Windows.
    • Rozpocząć trasę przez utworzenie punktu połączenia na płaszczyźnie. Kliknąć polecenie Rozpocznij w punkcie na pasku narzędzi Wyznaczanie trasy (trasy zdefiniowane przez użytkownika).
    Komponent, w którym rozpoczyna się trasa, pozostaje częścią głównego złożenia i nie jest uwzględniany jako część podzespołu trasy.
  2. Wstawić łączniki korytka kablowego, aby utworzyć złożenie korytka kablowego.
  3. Ustawić opcje w menedżerze właściwości PropertyManager Właściwości trasy, a następnie kliknąć PM_OK.gif.
    Nowy podzespół trasy pojawi się w drzewie operacji FeatureManager jako [KorytkoKablowe <n>-<nazwa_złożenia>].
    Jeżeli kolejność wykonywania tych czynności zostanie odwrócona w kroku 2 powyżej, nazwa nowego podzespołu trasy będzie następująca: [Wiązka <n>-<nazwa_złożenia>].

    Przy użyciu tej procedury można również tworzyć kanały elektryczne.
