Lewy panel okna SOLIDWORKS zarządza projektami części i złożeń, arkuszami rysunków, właściwościami, konfiguracjami i aplikacjami dodatków. Menedżer poleceń CommandManager zapewnia dostęp do narzędzi SOLIDWORKS.
Drzewo operacji FeatureManager®
Nazwy operacji są wyświetlane w drzewie operacji FeatureManager z góry na dół w kolejności, w jakiej zostały utworzone, chyba że zmieniona zostanie ich kolejność. (Operacje mogą być uważane za komponenty części.)
Drzewo operacji FeatureManager w złożeniach wyświetla komponenty (części lub podzespoły i ich operacje), folder Wiązania i operacje złożenia.
W rysunkach drzewo operacji FeatureManager zawiera ikonę dla każdego arkusza. Pod każdym arkuszem znajdują się ikony dla formatu arkusza i każdego widoku. Pod każdym widokiem znajdują się części i złożenia należące do widoku.
Menedżer właściwości PropertyManager

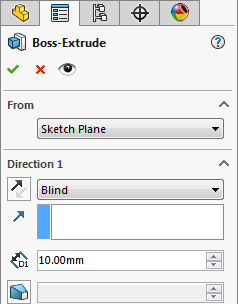

Większość narzędzi szkicu, operacji i rysunku w SOLIDWORKS jest otwierane w menedżerze właściwości PropertyManager w panelu z lewej strony. Menedżer właściwości PropertyManager wyświetla właściwości elementu lub operacji, abyśmy mogli określić właściwości bez użycia okna dialogowego zasłaniającego obszar graficzny.
Menedżer konfiguracji ConfigurationManager
Menedżer konfiguracji ConfigurationManager służy do tworzenia, wybierania i przeglądania wielu konfiguracji części i złożeń.
DimXpertManager
Menedżer DimXpertManager wyszczególnia operacje tolerancji zdefiniowane przez DimXpert Wymiarów dla części. Wyświetla on również narzędzia DimXpert Wymiarów używane do wstawiania wymiarów i tolerancji do części. Można importować te wymiary i tolerancje do rysunków.
Menedżer wyświetlania DisplayManager
Menedżer wyświetlania DisplayManager wyszczególnia i umożliwia dostęp do edycji wyglądów, kalkomanii, scen, oświetlenia i kamer, które są zastosowane w bieżącym modelu. Jeśli aplikacja PhotoView 360 jest dodana, menedżer wyświetlania DisplayManager zapewnia dostęp do
Opcji PhotoView.
Wyświetlanie menedżerów
Można przełączać się pomiędzy drzewem operacji FeatureManager, menedżerem właściwości PropertyManager, menedżerem konfiguracji ConfigurationManager, menedżerem DimXpertManager i menedżerem wyświetlania DisplayManager poprzez klikanie kart na górze lewego okienka w oknie oprogramowania SOLIDWORKS.
Możemy podzielić panel i wyświetlać więcej niż jednego menedżera lub wielokrotne kopie jednego menedżera.
Z poziomu menedżera właściwości PropertyManager można rozwinąć część w oknie graficznym, aby równocześnie przeglądać wysuwane drzewo operacji FeatureManager.
