Převod sítě BREP na standardní BREP

Pomocí příkazu Převést síť na standardní můžete převést plochy sítě BREP s rozpoznanou geometrií na standardní plochy BREP.

Tento příkaz funguje u sítí BREP nebo těl hybridní sítě, která mají rozpoznanou geometrii. Příkaz funguje nejlépe u sítí s dobře definovanou rovinnou, válcovou, kónickou a sférickou geometrií, která neobsahuje výrazný šum.

Výhody: Standardní geometrie BREP je funkčně dokonalejší než geometrie sítě nebo hybridní geometrie.

Chcete-li převést síť BREP s rozpoznanými plochami na standardní BREP, postupujte takto:

  1. Otevřete model, který má sítě BREP nebo sítě s hybridními těly se segmentovanými a rozpoznanými plochami.

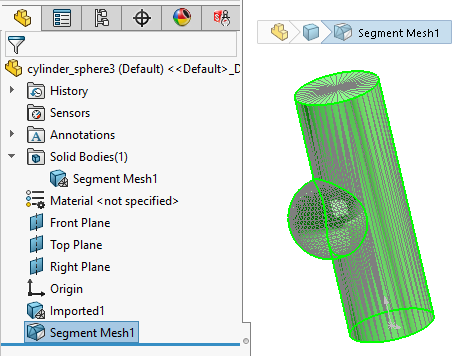

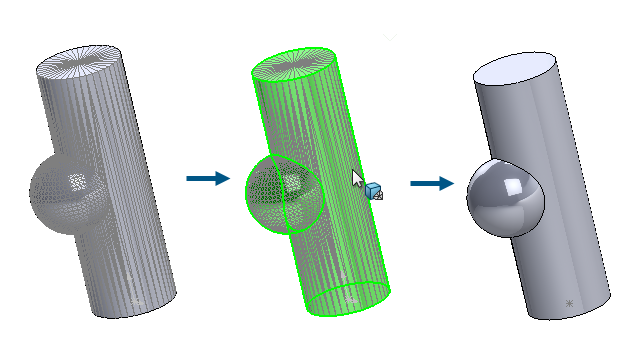

    Tento síťovaný model byl rozdělen na válcové, sférické a rovinné plochy.

  2. Proveďte jednu z následujících operací:
    • Klikněte pravým tlačítkem tělo a vyberte možnost Převést síť na standardní .
    • Klikněte na nabídku Vložit > Síť > Převést síť na standardní .
    • Klikněte na možnost Převést síť na standardní (CommandManager Modelování sítě).
  3. V PropertyManageru v nastavení Vybrat tělo vyberte těla pro převod segmentovaných rozpoznaných ploch BREP sítě na standardní plochy BREP.

    Rozpoznané a nerozpoznané plochy jsou označeny barvami. Tyto barvy můžete nastavit v možnostech Rozpoznaná plocha sítě a Nerozpoznaná plocha sítě v nabídce Nástroje > Možnosti > Možnosti systému > Barvy > Nastavení barevného schématu .

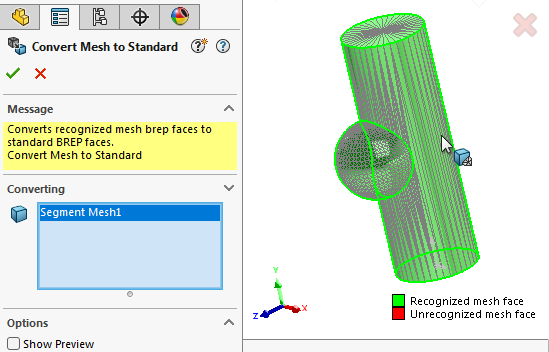

    Celý model je rozpoznán jako jeden prvek Převést síť na standardní, který je zobrazen jako zelená Rozpoznaná plocha sítě, jak je uvedeno v legendě v pravém dolním rohu grafické plochy.

  4. Kliknutím na převedete rozpoznané plochy BREP segmentované sítě na standardní plochy BREP.

    Převedené standardní plochy BREP se zobrazí ve stromu FeatureManager® s názvem a ikonou funkce Převést na standardní BREP .
