Funkce Zjednodušení obrysu u dílů

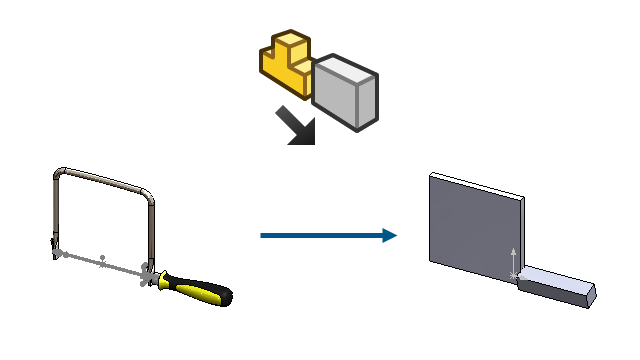

U jednotělových a vícetělových dílů můžete použít funkci Silueta k vytvoření výrazně zjednodušeného dílu a k jeho provázání s nadřazeným dílem.

V předchozích verzích byla funkce Zjednodušení obrysu k dispozici pouze u sestav. Nejdříve je třeba definovat skupiny těl a poté určit metodu zjednodušení v těchto skupinách.

Odkaz na původní model můžete zachovat, takže pokud aktualizujete originál, bude aktualizován i zjednodušený model. Když na záložce Výsledky v PropertyManageru vyberete možnost Vytvořit novou konfiguraci, můžete ve správci ConfigurationManager kliknout pravým tlačítkem na zjednodušenou konfiguraci a vybrat možnost Upravit zjednodušení nebo Aktualizovat zjednodušení.

K funkci Zjednodušení obrysu se dostanete tak, že kliknete v dílu na nabídku Nástroje > Zjednodušení a v části Metoda zjednodušení vyberte možnost Obrys .

Kliknutím na ikonu nebo upravte režim a dokončete proces zjednodušení.
