Możemy kontrolować widoczność szkiców części w złożeniach.
SOLIDWORKS zachowuje widoczność stanów wyświetlania szkicu podczas wstawiania części do złożenia. We wcześniejszych wersjach część miała pierwszeństwo przed szkicem.
Aby kontrolować widoczność szkiców części w złożeniach, należy:
- Utworzyć część z dwoma szkicami.
- Utworzyć dwa stany wyświetlania w części.
- Należy uczynić widoczność szkicu tak, aby jeden szkic był widoczny w jednym stanie wyświetlania, a drugi szkic był widoczny w innym stanie wyświetlania.
- Wstawić dwa wystąpienia części w złożeniu.
- Należy uczynić widoczność szkicu tak, aby każdy stan wyświetlania części był widoczny.

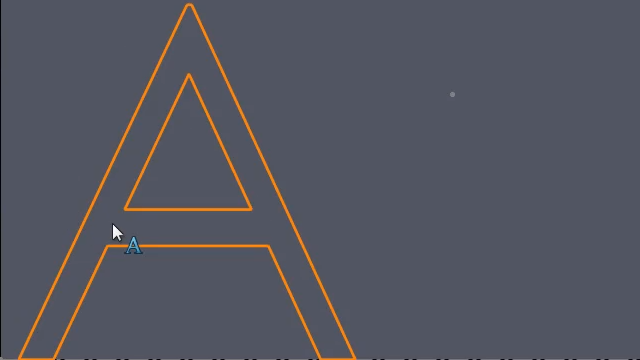

Każdy komponent pokazuje widoczność szkicu według jego stanu wyświetlania odniesienia.
