Zachowywanie odniesień zewnętrznych do wyprowadzonych szkiców (2025 SP1)

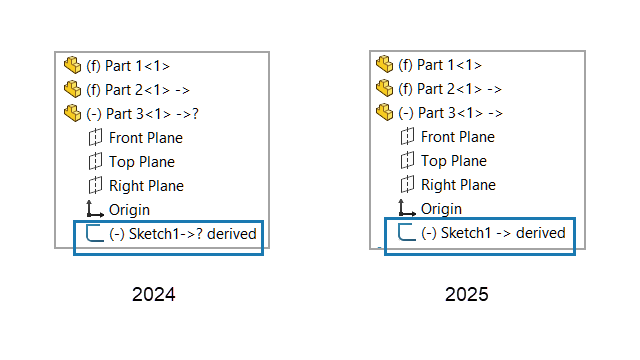

Kiedy używamy Zapisz jako kopię i kontynuuj do kopiowania części, zachowywane są odniesienia zewnętrzne do wyprowadzonego szkicu w kopiowanej części.

Odniesienia zewnętrzne są zachowywane, gdy używamy Eksploratora plików Microsoft®, aby skopiować część z wyprowadzonym szkicem.

Aby zachować odniesienia zewnętrzne do wyprowadzonych szkiców, należy:

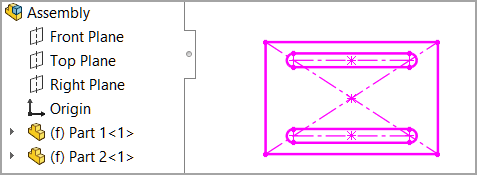

  1. Otworzyć model zawierający dwie części.

    W tym przykładzie Część 1 jest wyświetlana w obszarze graficznym.

  2. Utworzyć wyprowadzony szkic.
    1. Kliknąć prawym przyciskiem myszy Część 2 i kliknąć Edytuj część .

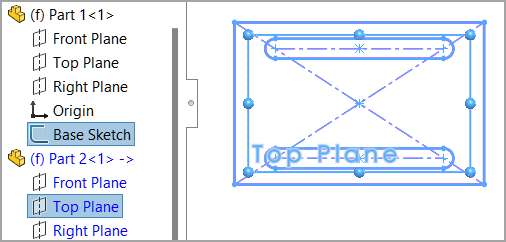

    2. Nacisnąć klawisz Ctrl i wybrać szkic z Części 1 oraz płaszczyznę z Części 2.

    3. Kliknąć Wstaw > Wyprowadzony szkic.
    4. Zamknąć tryb edycji w kontekście, klikając narożnik potwierdzenia.
    5. Kliknąć Plik > Zapisz wszystkie.
      Część 2 posiada wyprowadzony szkic z Części 1.

  3. Utworzyć kopię części, która ma wyprowadzony szkic.
    1. Kliknąć prawym przyciskiem myszy Część 2 i kliknąć Edytuj część .
    2. Kliknąć Plik > Zapisz jako > Zapisz jako kopię i kontynuuj.
    3. Zapisać nową część jako Część 3.
    4. Zamknąć tryb edycji w kontekście.
  4. Wstawić nową część do modelu.
    1. Kliknąć Wstaw > Komponent > Istniejąca część/złożenie.
    2. W oknie dialogowym wybrać Część 3 i dodać część.

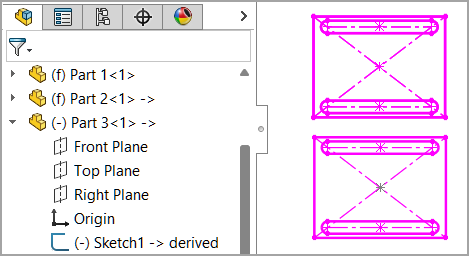

      Część 2 i Część 3 posiadają wyprowadzony szkic.

  5. Zaktualizować pierwszą część.
    1. W przypadku Części 1 kliknąć szkic prawym przyciskiem myszy i kliknąć Edytuj szkic .
    2. Zmodyfikować wymiar.

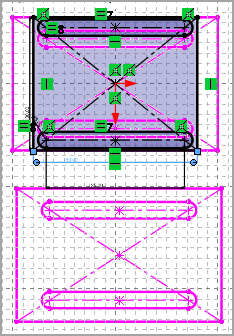

      Wymiar w Części 1 zmienił się z 200 mm na 170 mm.

    3. Zamknąć tryb edycji w kontekście.

      Część 3 używa zaktualizowanego wymiaru, a wyprowadzony szkic pozostaje zdefiniowany.
