Wystąpienia SpeedPak

Wystąpienie SpeedPak można utworzyć z podzespołu bez modyfikowania podzespołu odniesienia. Wystąpienie SpeedPak jest zapisywane w złożeniu najwyższego poziomu.

Wystąpienie SpeedPak można edytować, klikając prawym przyciskiem myszy wystąpienie i klikając polecenie Opcje SpeedPak > Edytuj SpeedPak.

Wstawianie wystąpienia SpeedPak

Wystąpienie SpeedPak można utworzyć, dodając złożenie do modelu.

Aby wstawić wystąpienie SpeedPak, należy:

  1. Otworzyć model i kliknąć opcje Wstaw > Komponent > Wstaw wystąpienie SpeedPak .
    Polecenie Wstaw wystąpienie SpeedPak nie jest dostępne w trybie Przeglądanie dużego projektu.
  2. W menedżerze właściwości PropertyManager wybrać złożenie do wstawienia i określić opcje.
  3. Kliknąć przycisk Dalej , aby otworzyć menedżera właściwości PropertyManager SpeedPak, i określić opcje SpeedPak.

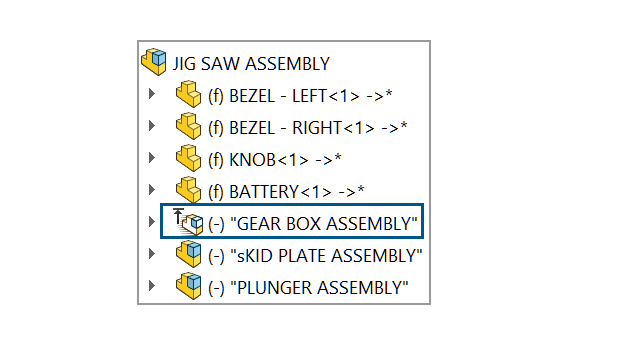

    Wystąpienie SpeedPak jest wyświetlane w drzewie operacji FeatureManager®.

Tworzenie wystąpienia SpeedPak

Wystąpienie SpeedPak można utworzyć z podzespołu znajdującego się w modelu.

Aby utworzyć wystąpienie SpeedPak, należy:

  1. Otworzyć model zawierający podzespoły.
  2. Kliknąć podzespół prawym przyciskiem myszy i kliknąć pozycję Opcje SpeedPak.
  3. Wybrać opcję: Utwórz powiązany SpeedPak lub Utwórz graficzny SpeedPak.
  4. Po wyświetleniu monitu wybrać opcję Utwórz wystąpienie SpeedPak w złożeniu najwyższego poziomu.
    Wystąpienie SpeedPak pojawia się w drzewie operacji FeatureManager.

Przełączanie między wystąpieniem SpeedPak a podzespołem rodzica

Aby przełączać między wystąpieniem SpeedPak a podzespołem rodzica, należy:

  1. W drzewie operacji FeatureManager kliknąć prawym przyciskiem myszy wystąpienie SpeedPak i kliknąć polecenie Opcje SpeedPak > Ustaw SpeedPak na rodzica.
  2. Opcjonalne: Aby powrócić do wystąpienia SpeedPak, należy kliknąć podzespół prawym przyciskiem myszy i wybrać polecenie Opcje SpeedPak > Użyj SpeedPak.
