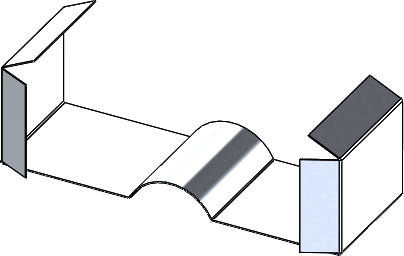

Menedżer właściwości PropertyManager zamkniętego narożnika Aby zamknąć narożnik, należy: Utworzyć część arkusza blachy zawierającą obszar który chcemy zamknąć.Na przykład możemy użyć operacji Zamknięty narożnik, aby zamknąć otwarte przestrzenie pomiędzy przylegającymi odgięciami krawędzi pod kątem. " class="- topic/image " href="doc1292866916231_00001.image" ixia_locid="13" placement="inline"/>Kliknąć przycisk Zamknięty narożnik (pasek narzędzi Arkusz blachy) lub kliknąć Wstaw > Arkusz blachy > Zamknięty narożnik. Wybrać jedną lub więcej ścian planarnych jako Ściany do wydłużenia .Oprogramowanie SOLIDWORKS próbuje znaleźć Ściany do dopasowania . Jeżeli pasujące ściany nie są znalezione, można ręcznie ustawić Ściany do wydłużenia i Ściany do dopasowania. Auto rozejście się jest automatycznie wyczyszczone jeżeli chcemy wyczyścić lub usunąć jakiekolwiek wybory w Ściany do wydłużenia lub Ściany do dopasowania. Można ponownie włączyć opcję ręcznie. Wybrać Typ narożnika: Spoina brzeżna Zachodzący na siebie Zachodzące pod siebie Na styk Zachodzące na siebie Zachodzące pod siebie Przód Góra Aksonometryczny dwuwymiarowy Ustawić wartość dla Odległość przerwy . Odległość przerwy0,05 Odległość przerwy 0,1 Ustawić wartość dla Proporcji zachodzenia na siebie/zachodzenia pod siebie . Wybrać lub wyczyścić: Opcja Opis Otwórz obszar zgięcia Kiedy opcja ta jest wybrana, nie jest wyświetlany podgląd. Otwórz obszar zgięcia wybrane Otwórz obszar zgięcia wyczyszczone Ściany współplanarne Zastosowuje zamknięty narożnik dla wszystkich ścian, które są współplanarne z wybraną ścianą. Współplanarne ściany wybrane Współplanarne ściany wyczyszczone Wąski narożnik Używa algorytmu dla dużego promienia zgięcia, aby zwęzić przerwę w obszarze zgięcia. Zaznaczona opcja Wąski narożnik Wyczyszczona opcja Wąski narożnik Auto rozejście się Automatycznie wybiera ściany do dopasowania w oparciu o wybrane ściany do wydłużenia. Opcja Auto rozejście się zaznaczona Opcja Auto rozejście się niezaznaczona Kliknąć . Temat nadrzędnyZamknięte narożniki
