Nawigacja po zaznaczeniu to widok kontekstowy bieżącego wyboru. Przedstawia on powiązane elementy leżące wyżej i niżej w drzewie hierarchii, od wybranego elementu do najwyższego poziomu złożenia lub części.
Nawigacja pozwala wybrać element w obszarze graficznym i doprecyzować wybór poprzez kontekstowe przedstawienie elementu. Na przykład po wybraniu ściany w złożeniu można zobaczyć wszystkie wiązania komponentu, do którego należy ta ściana. Przed wersją SOLIDWORKS 2016 w celu wyświetlenia wiązania trzeba było kliknąć komponent prawym przyciskiem myszy lub odszukać komponent w drzewie operacji FeatureManager i otworzyć folder wiązań.
Nawigacja zapewnia dostęp do całego łańcucha hierarchii elementów — od wybranego elementu do dokumentu najwyższego poziomu. Dodatkowo nawigacja oferuje dostęp do częstych wyborów sąsiadujących z elementami w nawigacji, takich jak odpowiedni szkic operacji czy wiązania komponentu.
Nawigacje są pomocne w przypadku wiązań złożeń, ponieważ pokazują:
|
|

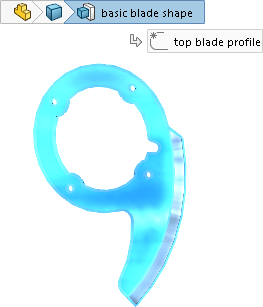

| Nawigacja w części |

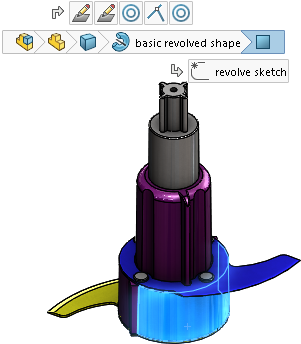

Nawigacja w złożeniu |
Funkcje te umożliwiają ukrycie drzewa operacji FeatureManager przy zachowaniu możliwości dokonywania wyborów, których zwykle dokonywano z poziomu drzewa operacji FeatureManager.
Nawigacja jest dostępna dla części oraz złożeń. Jest domyślnie włączona i pojawia się w lewym górnym rogu obszaru graficznego po wybraniu:
- Element w obszarze graficznym
- Węzeł w drzewie operacji FeatureManager
Nawigacja nie pojawia się po wyświetleniu menedżera właściwości PropertyManager, w przypadku wybrania adnotacji lub wymiaru w obszarze graficznym ani w przypadku wybrania wielu elementów.
Nawigacja zapewnia taki sam dostęp do narzędzi jak drzewo operacji FeatureManager.
Nawigacje zapewniają pełniejsze informacje zwrotne. Po zatrzymaniu wskaźnika nad elementem nawigacje wyświetlają informacje tylko dla wiązań, które mają zastosowanie do wybranej ściany, krawędzi, wierzchołka, operacji lub obiektu.
Nawigacje są pomocne w przypadku wiązań złożeń, ponieważ pokazują:
- Które wiązania mają zastosowanie do wybranych części lub podzespołów
- Wszelkie błędy lub awarie wiązań
Nawigacje pokazują również stan wygaszenia elementów.
|
Aby usunąć nawigację:
|
Kliknąć wolne miejsce w obszarze graficznym lub nacisnąć klawisz Esc.
|
|
Aby wyłączyć nawigację:
|
Kliknąć i usunąć zaznaczenie opcji Pokaż nawigację po zaznaczeniu.
|
|
Aby wyświetlić pasek narzędzi zawierający narzędzia, które odnoszą się do wyboru:
|
Kliknąć element w nawigacji.
|
|
Aby wyświetlić kontekstowy pasek narzędzi i menu skrótów:
|
Kliknąć prawym przyciskiem myszy element.
|
|

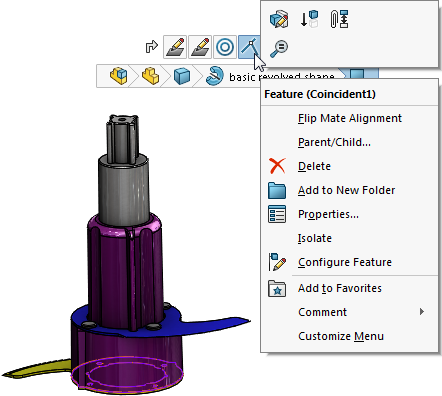

Aby wyświetlić kontekstowy pasek narzędzi i menu skrótów dla wiązania komponentu w złożeniu:
|
Kliknąć prawym przyciskiem myszy nawigację wiązania.
Dostęp do szczegółów wiązania ułatwia badanie i analizowanie wiązań skojarzonych z określonymi elementami projektu. Po wybraniu wiązania jego nazwa pojawia się w etykietce narzędzia i wiązanie zostaje podświetlone w obszarze graficznym.
Zapewnia to te same informacje, które są dostępne po kliknięciu prawym przyciskiem myszy komponentu w drzewie operacji FeatureManager i wybraniu polecenia Pokaż wiązania w celu otwarcia okna Pokaż wiązania.  |
|
Aby wyświetlić etykietkę narzędzia i podświetlić odpowiednią operację w obszarze graficznym:
|
Ustawić wskaźnik nad nawigacją.
|
Po kliknięciu nawigacji pojawiają się tylko te wiązania, które są skojarzone z danym elementem.
Dodatkowo nawigacje zapewniają łatwy dostęp do płaszczyzn odniesienia części, co daje następujące możliwości:
- Kontrola widoczności płaszczyzny odniesienia
- Wybieranie wstępne płaszczyzny odniesienia do użycia jako płaszczyzny szkicu, użycia w operacji lub utworzenia wiązania złożenia.
Przenoszenie nawigacji po zaznaczeniu do pozycji wskaźnika
Aby przenieść nawigację po zaznaczeniu do pozycji wskaźnika, należy nacisnąć klawisz D.
Po zmianie wartości podczas edycji szkicu lub pracy w menedżerze właściwości PropertyManager należy kliknąć w obszarze graficznym, a następnie nacisnąć klawisz D, aby przenieść opcje narożnika potwierdzającego do wskaźnika.
Klawisz D jest przypisany jako skrót klawiaturowy do przenoszenia do wskaźnika przycisków z narożnika potwierdzającego lub elementów nawigacji po zaznaczeniu, chyba że wcześniej D przypisano jako skrót do innego działania w oprogramowaniu SOLIDWORKS.
Aby przypisać inny klawisz do przenoszenia elementów sterujących:
- Kliknąć .
- W oknie dialogowym Dostosuj, na karcie Klawiatura, wpisać w polu SzukajPrzenieś nawigację po zaznaczeniu, narożnik potwierdzający.
- W kolumnie Skrót(y) dla narzędzia zdefiniować nieużywany klawisz lub kombinację klawiszy.
- Kliknąć OK.
