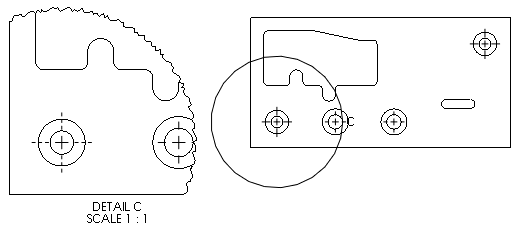

Tworzenie widoków szczegółów z poszarpanymi zarysami

Aby utworzyć widoki szczegółów z poszarpanymi zarysami:

  1. W widoku rysunku kliknąć Widok szczegółów (pasek narzędzi Rysunek) lub Wstaw > Widok rysunku > Szczegółów .
    Narzędzie Okrąg Tool_Circle_Sketch.gif musi być aktywne.

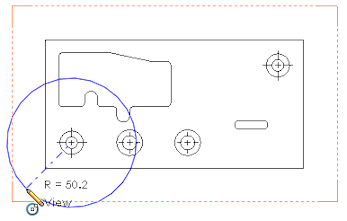

  2. Naszkicować okrąg.

  3. W menedżerze właściwości PropertyManager, w części Widoku szczegółów, wybrać Postrzępiony zarys.
  4. W obszarze Intensywność kształtu przesunąć suwak, aby zdefiniować intensywność poszarpanego zarysu.
  5. Kliknąć, aby umieścić widok.
