Tworzenie wymiarów pomiędzy dwoma łukami

Aby wykonać wymiarowanie pomiędzy dwoma łukami:

  1. Kliknąć Inteligentny wymiar Tool_Smart_Dimensions_Relations.gif (pasek narzędzi Wymiary/Relacje) lub Narzędzia > Wymiary > Inteligentny.
  2. Wykonać jedną z następujących czynności:

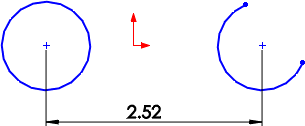

    • Wybrać krawędź pierwszego łuku a następnie wybrać krawędź drugiego łuku.
      • Zastosowuje minimalny wymiar pomiędzy pierwszym i drugim środkiem łuku.
    • Nacisnąć klawisz Shift a następnie kliknąć, aby zastosować wymiar pomiędzy dwiema krawędziami.
      • Zastosowuje minimalny wymiar pomiędzy pierwszą i drugą krawędzią łuku.
    • Wybrać krawędź pierwszego łuku, nacisnąć klawisz Shift, a następnie wybrać krawędź drugiego łuku.
      • Zastosowuje minimalny wymiar pomiędzy środkiem pierwszego łuku i krawędzią drugiego łuku.
    Otwiera menedżera właściwości PropertyManager Wymiar, za pomocą którego można zmienić sposób mierzenia odległości we wszystkich trzech wystąpieniach.
