Aby określić, czy rozdzielczość drukowania jest wystarczająco precyzyjna do uzyskania oczekiwanych rezultatów, można wyświetlić na modelu linie prążków.
Linie prążków pojawiają się tylko wtedy, gdy jest otwarty menedżer właściwości PropertyManager Print3D.
Kiedy jest włączony tryb RealView, linie prążków są wyświetlane w postaci mapy wypukłości.
Aby wyświetlić linie prążków:
- Kliknąć .
- Na karcie Ustawienia menedżera właściwości PropertyManager wybrać ścianę modelu, która zostanie wyrównana z podłożem druku.
- Na karcie Podgląd, w obszarze Analiza budowy, kliknąć Pokaż linie prążków.

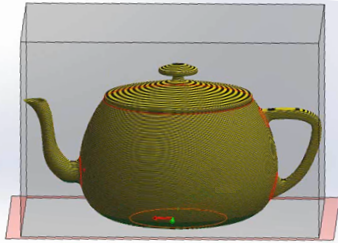

Na modelu pojawią się linie prążków widoczne jako tekstura.
Domyślna wysokość warstwy wynosi 0,3 mm, co odpowiada zgrubnej rozdzielczości drukarki przy względnie dużej szybkości.
- Opcjonalnie można zmienić wysokość warstwy w polu Ustawianie rozmiaru prążków
.

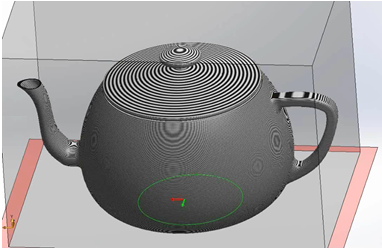

- Aby wyświetlić linie prążków jako mapę wypukłości:
- Usunąć zaznaczenie opcji Pokaż ściany wymagające podpór.
- Wybrać opcję Pokaż jako mapę wypukłości.
Mapy wypukłości mogą wskazać miejsca utraty szczegółów w drukowanym modelu.
- Kliknąć
.
