Zapobieganie zmianie numeracji odnośnika przez blokowanie odnośników

Opcja Zapobiegaj automatycznej zmianie numeracji pozwala na dodawanie lub usuwanie odnośników bez wpływu na układ i kolejność numeracji odnośników, które pozostają.

Po wprowadzeniu zmian w projekcie SOLIDWORKS Inspection poprzez usunięcie lub dodanie cech charakterystycznych, a następnie odświeżenie go, oprogramowanie domyślnie ponownie numeruje odnośniki w dokumencie. Jeżeli określono kolejność sortowania zgodnie z ruchem wskazówek zegara lub przeciwnie do ruchu wskazówek zegara, kolejność ta jest zachowywana podczas ponownego numerowania.

Na przykład, jeżeli usuniemy cechę, która jest reprezentowana przez odnośnik 3, następna cecha w kolejności otrzyma nazwę odnośnik 3. W zależności od wersji raportu inspekcji operacje do mierzenia są różne. Może to powodować zamęt i prowadzić do kosztownych pomyłek.

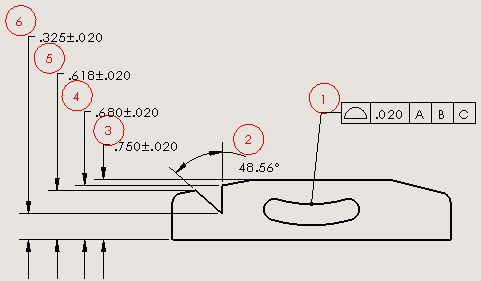

Oryginalna numeracja odnośników

Zmiana numeracji odnośników po usunięciu cechy 3.

Można zastąpić to zachowanie za pomocą opcji Zapobiegaj automatycznej zmianie numeracji. Kiedy używać opcji Zapobiegaj automatycznej zmianie numeracji:

• Po usunięciu odnośnika jego numer zostanie usunięty z sekwencji bez wpływu na numery innych odnośników.
• Przy dodaniu nowych cech są one dodawane na końcu sekwencji numeracji odnośników.

Aby zapobiec zmianie numeracji odnośników:

1. Kliknąć Nowy projekt kontroli (w menedżerze poleceń CommandManager programu SOLIDWORKS Inspection).
2. Wybrać szablon projektu.
3. Na stronie Ustawienia ogólne, w obszarze Informacje cechy charakterystycznej, wybrać pozycję Zapobiegaj automatycznej zmianie numeracji i kliknąć .
4. Aby usunąć odnośnik, wykonać jedną z następujących czynności:
   • W drzewie cech charakterystycznych wybrać odnośnik. W części Właściwości wyczyścić pole wyboru Wybrane.

     Charakterystyka nie jest już wybrana do inspekcji, jednak numer odnośnika pozostaje związany z cechą charakterystyczną.

     W przypadku użycia tej metody można w razie potrzeby przywrócić odnośnik przez ponowne zaznaczenie pola wyboru.
   • W obszarze graficznym usunąć cechę, która jest skojarzona z odnośnikiem, a następnie kliknąć Aktualizuj projekt Inspection .

   Oprogramowanie usunie numer odnośnika z sekwencji, zachowując pierwotną numerację pozostałych odnośników.

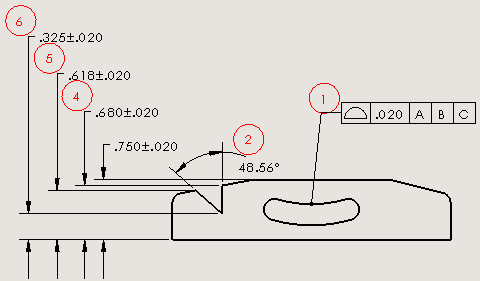

   Oryginalna numeracja odnośników zachowana
