Można naszkicować splajn stylu jak krzywą łączącą dwa istniejące elementy.
Aby naszkicować splajn stylu, należy:
- Otworzyć nowy szkic. Za pomocą narzędzia Łuk
naszkicować dwa elementy łuku.
- Kliknąć Splajn stylu
(pasek narzędzi Szkic) lub .
- W obszarze graficznym kliknąć pierwszy punkt końcowy łuku.
Pierwsze kliknięcie tworzy pierwszy punkt wierzchołka kontrolnego w splajnie stylu.
- Przytrzymać wskaźnik nad linią wnioskowania i kliknąć, aby dodać drugi punkt wierzchołka kontrolnego, jak na ilustracji.
W przypadku przyciągnięcia drugiego wierzchołka kontroli do linii wnioskowania, w tym punkcie końcowym tworzona jest relacja styczna.

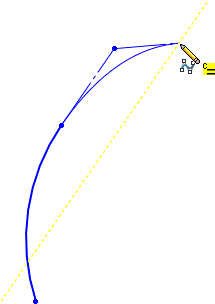

- Kontynuować przenoszenie wskaźnika w prawo i zatrzymać go nad kolejną linią wnioskowania. Kliknąć wskaźnik po pojawieniu się ikony równej krzywizny.
W przypadku przyciągnięcia trzeciego wierzchołka kontroli do linii wnioskowania, w tym punkcie końcowym tworzona jest relacja równej krzywizny.

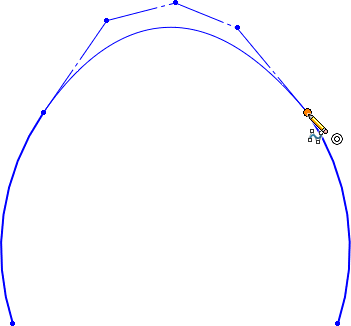

- Aby dokończyć splajn stylu, kontynuować dodawanie kolejnych wierzchołków kontrolnych. Po osiągnięciu punktu końcowego drugiego łuku, nacisnąć klawisz ALT i dwukrotnie kliknąć wskaźnik w punkcie końcowym.
Naciśnięcie klawisza ALT stosuje automatyczne relacje styczne w ostatnim punkcie wierzchołka kontrolnego.

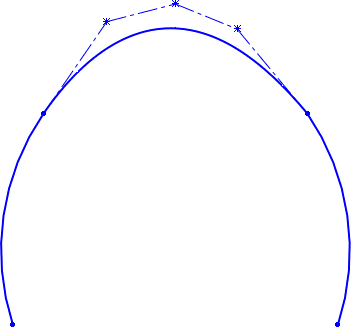

Krzywa łącząca dwa elementy szkicu jest gotowa.
