Tworzenie przeniesionych operacji przenoszenia ściany

  1. Należy otworzyć model.
  2. Kliknąć prawym przyciskiem myszy dowolną kartę menedżera poleceń CommandManager i kliknąć Edycja bezpośrednia, aby ją uaktywnić.
  3. Wykonać jedną z poniższych czynności:
    • Kliknąć prawym przyciskiem myszy ścianę i kliknąć Przenieś ścianę.
    • Na karcie menedżera poleceń CommandManager Edycja bezpośrednia kliknąć Przenieś ścianę i wybrać ścianę.


    Pojawi się triada. Pojawi się graficzny podręczny pasek narzędzi, aby pomóc w wyborze dwóch ścian do przeniesienia.
  4. W menedżerze właściwości PropertyManager, w części Przenieś ścianę, wybrać Przenieś.
  5. Kliknąć ukazany obraz podręczny paska narzędzi, aby wybrać wszystkie ściany współplanarne.


    Jeżeli podręczny pasek narzędzi nie pojawia się, należy cofnąć wybór ściany i wybrać ją ponownie.

    • Należy wybrać Warunek krawędzi w menedżerze właściwości PropertyManager i ustawić parametry.

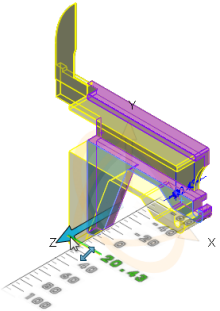

    • Przeciągnąć ramię triady w kierunku od ściany.

      Pojawi się linijka ułatwiająca przeciągnięcie o odległość dyskretną. Wybrane ściany zostaną przeniesione o tę odległość.
  7. Kliknąć .
