Możemy dodać operację z biblioteki do części poprzez jej przeciągnięcie z Biblioteki projektu do części.
Możemy również przeciągnąć operację z biblioteki i umieścić ją na płaszczyźnie.
Aby dodać operację z biblioteki do części zawierającej odniesienia, należy:
- Przy otwartym dokumencie docelowym części, w okienku zadań kliknąć kartę Biblioteka projektu
.
- Wybrać folder Design Library (Biblioteka projektu).
- Przejść do operacji z biblioteki, którą chcemy umieścić.
- Wybrać operację z biblioteki z dolnego okienka i przeciągnąć ją na ścianę części lub płaszczyzny.
- W menedżerze właściwości PropertyManager w części Konfiguracje należy:
- Wybrać konfigurację.
- Wybrać Połącz z częścią z biblioteki jeżeli chcemy, aby operacja z biblioteki, którą wstawiliśmy była aktualizowana zawsze kiedy aktualizowana jest operacja części rodzica operacji z biblioteki.
Kiedy wybierzemy konfigurację, menedżer właściwości PropertyManager dostosowuje się w zależności od tego, czy operacja z biblioteki zawiera odniesienia.
Jeżeli część z biblioteki zawiera odniesienia, wyświetlany jest:

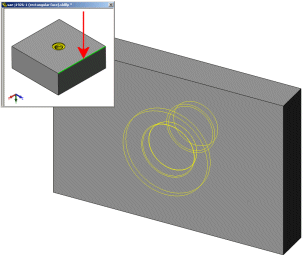

- Obszarze graficznym. Okno podglądu podświetlające pierwsze odniesienie do wybrania.
- Menedżer właściwości PropertyManager. Wyszczególnia Odniesienia wymagane do wstawienia i zlokalizowania operacji z biblioteki.
- Wybrać każdą krawędź (lub inne elementy takie jak płaszczyzny) na części, która odpowiada krawędziom lub innym elementom podświetlonym w oknie podglądu.
Pozycjonuje to operację z biblioteki.
- W części Wymiar bazujący kliknąć Wartość, aby edytować wymiary i zmienić pozycję operacji z biblioteki.
- W części Wymiary rozmiaru wybrać Zastąp wartości wymiarów, aby utworzyć dostosowaną konfigurację.
W części Konfiguracje, Dostosowana konfiguracja zostanie podświetlona.
Jeżeli wybraliśmy Połącz z częścią z biblioteki w części Konfiguracje, pojawi się monit o wyczyszczenie opcji, jeżeli chcemy określić dostosowane wymiary w tym wystąpieniu.
- Kliknąć Wartość, aby edytować wymiary tej części z biblioteki.
- Kliknąć
.
Nie można dodać operacji z biblioteki do złożenia. Możliwe jest jednak dodanie operacji z biblioteki do części podczas edycji części w kontekście złożenia.
