Łączenie wymiarów lokalizacji

Aby połączyć wymiary bazujące, należy:

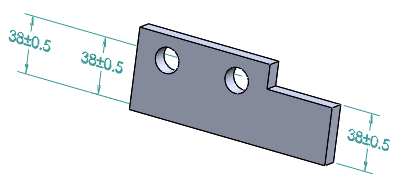

  1. Otworzyć model zawierający wymiary do połączenia. Na przykład można połączyć trzy wymiary w jeden.
    Przy łączeniu wymiarów bazujących, muszą one wszystkie mieć tą samą operację początkową.

  2. Należy wybrać trzy wymiary od lewej do prawej przytrzymując wciśnięty klawisz Ctrl.
  3. Kliknąć prawym przyciskiem i wybrać Połącz wymiar.
    Wymiary zostaną połączone w jeden w miejscu ostatniego wybranego wymiaru, a liczba wystąpień zostanie automatycznie dodana.

    Aby przywrócić indywidualne wymiary, należy kliknąć połączony wymiar prawym przyciskiem myszy i wybrać Przerwij połączony wymiar. Aby połączyć lub przerwać tolerancje położenia i kształtu, należy użyć odpowiednio opcji Połącz tolerancję położenia i kształtu oraz Przerwij połączoną tolerancję położenia i kształtu.
