Można odwrócić kierunek styczności dla pewnych zakrzywionych elementów szkicu. Dotyczy to także łuków i splajnów.
Aby sterować kierunkiem styczności:

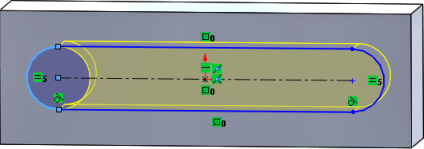

- Otworzyć plik części zawierający łuk z błędem styczności.
- W drzewie operacji FeatureManager kliknąć prawym przyciskiem myszy szkic zawierający łuk z błędem styczności i kliknąć pozycję Edytuj szkic.
- W obszarze graficznym kliknąć prawym przyciskiem myszy łuk i wybrać w menu podręcznym polecenie Odwróć punkt końcowy styczności.

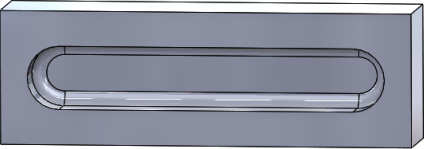

Oprogramowanie odwróci styczność i zmieni ustawienie łuku.
- Kliknąć .
