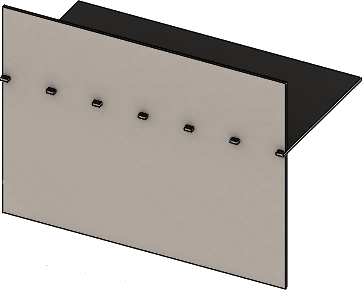

Tworzenie zaczepu i szczeliny

Aby utworzyć zaczep i szczelinę:

  1. W części kliknąć Zaczep i szczelina (pasek narzędzi Arkusz blachy) lub Wstaw > Arkusz blachy > Zaczep i szczelina.
  2. Skonfigurować opcje w menedżerze właściwości PropertyManager.

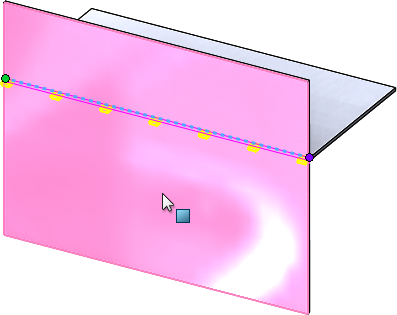

  3. W obszarze graficznym wybierz krawędź dla zaczepów i odpowiednią ścianę dla szczelin.
    Krawędzie muszą być liniowe, a ściany mogą być planarne lub cylindryczne, ale nie muszą się stykać z krawędziami. Krawędź i ściana mogą być na tym samym obiekcie.

  4. Kliknąć .
