Tworzenie całkowicie zdefiniowanych szkiców w importowanych rysunkach

Można ustawić relacje na elementach szkicu niedodefiniowanego importowanego rysunku w pliku .DXF or .DWG.

Aby całkowicie zdefiniować szkice w importowanych rysunkach, należy:

Zaimportować szkic z rysunku w pliku .DXF lub .DWG.
Kliknąć Narzędzia > Wymiary > Całkowicie zdefiniuj szkic.

Ustawić opcje w menedżerze właściwości PropertyManager Całkowicie zdefiniuj szkic, a następnie kliknąć

.

Importowany rysunek w pliku .DWG przed Całkowicie zdefiniuj szkic:

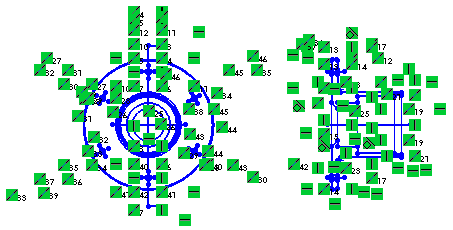

Całkowicie zdefiniuj szkic dodało 99 relacji do rysunku:

Szczegóły niektórych z 99 relacji pomiędzy elementami:
