Ręczne dodawanie odnośników do rysunków

Ręczne dodawanie odnośników rysunków daje większą kontrolę nad sposobem dodawania odnośników do rysunków przez SOLIDWORKS Inspection.

W przypadku wybrania automatycznego dodawania odnośników oprogramowanie dodaje odnośniki dla wszystkich cech w rysunku przy użyciu określonej kolejności sortowania (zgodnie z ruchem wskazówek zegara lub przeciwnie do ruchu wskazówek zegara).

W przypadku wybrania ręcznego dodawania odnośników oprogramowanie:

  • Dodaje odnośniki tylko cech określonych przez użytkownika.
  • Porządkuje odnośniki w oparciu o kolejność, w jakiej zostały wybrane.

Aby ręcznie dodać odnośniki do rysunków, należy:

  1. Kliknąć Nowy projekt kontroli (w menedżerze poleceń CommandManager programu SOLIDWORKS Inspection).
  2. Wybrać szablon projektu.
  3. Na karcie Ustawienia ogólne menedżera właściwości PropertyManager Utwórz projekt kontroli, w części Informacje cechy charakterystycznej, dla opcji Wyciągnięcie wybraćRęczne.
  4. Kliknąć , aby zatwierdzić ustawienia projektu.
  5. Kliknąć Dodaj cechę charakterystyczną (w menedżerze poleceń CommandManager programu SOLIDWORKS Inspection).
  6. W obszarze graficznym użyć jednej z poniższych technik, aby wybrać cechy do dodania odnośników:
    • Wybrać indywidualne cechy.

      Cechy są dodawane do drzewa cech charakterystycznych w kolejności, w jakiej zostały wybrane.

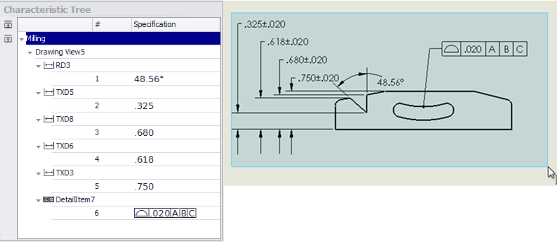

    • Wybrać pole zestawu cech.

      Wszystkie cechy charakterystyczne w obrębie pola zostaną dodane do drzewa cech charakterystycznych.

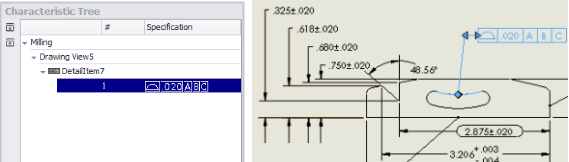

    Aby usunąć cechę, należy kliknąć w obszarze graficznym.
    Jeżeli odnośniki mają zostać dodane do większości, ale nie do wszystkich cech, można wybrać cały rysunek, a następnie usunąć cechy, do których odnośniki nie mają zostać dodane.
  7. Kliknąć Add/Edit Balloons (menedżer poleceń CommandManager SOLIDWORKS Inspection).

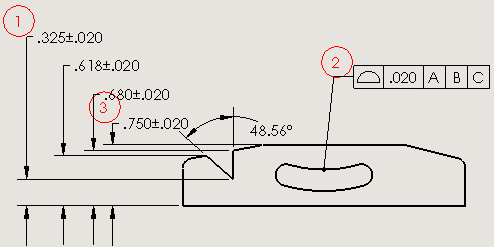

    Oprogramowanie tworzy odnośniki dla wybranych cech, w kolejności, w której zostały wybrane.
    Krok ten nie jest wymagany, jeśli w ustawieniach projektu kontroli wybrano opcję Automatyczny odnośnik.
